振动给料机上的零部件都有什么功能

发布时间:2016-05-11 11:27:12

预约留电 即可获得优惠补贴,全国统一销售热线:0371-666 99999

咨询客服 获取报价 免费定制 发货迅速

振动给料机又称振动喂料机,在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中。振动给料机是有多个结构零部件组成的,现在我们来看下振动给料机的零部件都有什么功能?

一、振动给料机上主要零部件

振动给料机是由给料槽体、激振器、弹簧、承载体、弹簧支座、振动电机、振条组成传动装置等组成。槽体振动给料的振动源是激振器,激振器是由两根偏心轴(主、被动)和齿轮副组成。

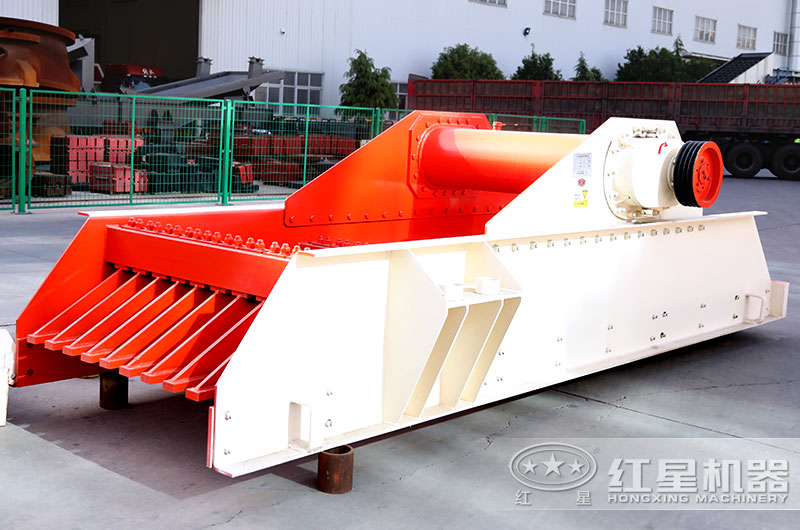

振动给料机


二、振动给料机上的零部件功能

给料槽体:电振给料机的给料过程是利用电磁振动器驱动给料槽沿倾斜方向作周期直线往复振动来实现的,给料槽体每振动一次槽中的物料被子抛起向前跳跃一次,达到给料目的。

激振器:激振器是由两根偏心轴(主、被动)和齿轮副组成,能使被激物件获得一定形式和大小的振动量,从而对物体进行振动和强度试验,振动给料机的振源,它产生激振力的大小直接影响着承载体的振幅。

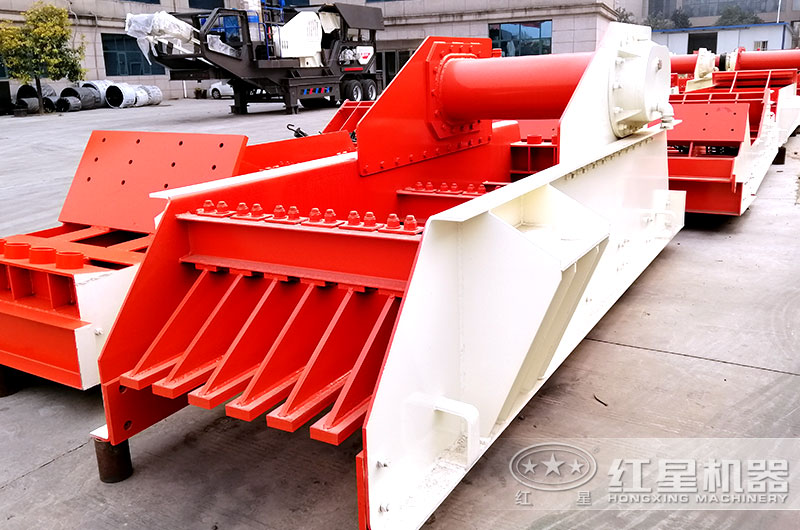

振动给料机


承载体:在振动过程中,将能量传给物料,又是参振质体,其质量是振动系统中的重要参数,承载体还必须具有足够的刚度和强度。

振动电机:由振动电机通过三角带驱动主动轴,再由主动轴上齿轮啮合被动轴转动,主、被动轴同时反向旋转,从而使槽体振动。

转动装置:传动器中的偏心块旋转产生离心力,为振动给料机提供转动时需要的力,使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。
