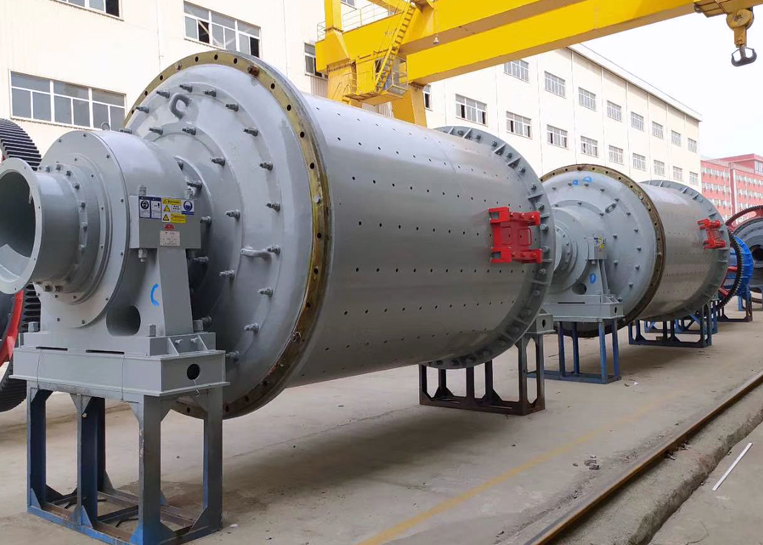

格子型球磨机是一款传统的、靠排矿格子强制排矿的球磨机,格子球磨机给矿不得大于65mm,给矿粒度为6mm以下,在细磨作业中的效果比粗磨好。
进料粒度≤20-≤25mm
筒体直径900mm~4500mm
应用范围:广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

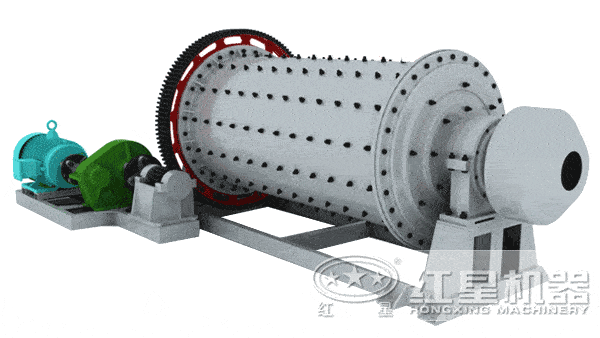

格子型球磨机是物料由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。
粉碎仓——高锰钢衬板:
粉碎仓的物料一般粒度是比较大的,要求研磨体以冲击作用为主,因此粉碎仓内衬板对研磨体必须具有较高的提升能力和良好的抗冲击性能,高锰钢衬板具有一定抗冲击韧性,正是不二之选。
粗磨仓——高铬铸铁衬板
高铬铸铁具有优良的抗磨性能合高温塑性,硬度高,抗腐蚀性高。常用做格子型球磨机的粗磨仓衬板。
粉磨仓、细磨仓、湿法磨矿——橡胶衬板
橡胶衬板质量轻,安装衬板劳动强度降低,缩短检修时间;负荷轻,动力消耗下降,比其它类型衬板可降低10%左右,一般被用在磨机的粉磨仓、细磨仓、湿法磨矿等。
格子型球磨机运行时其内部的衬板一方面保护内壁免受磨损,衬板起着保护筒体的作用,另一方面也对钢球的运动规律有着很大的影响。衬板材料的不同,常常造成格子型球磨机的磨矿效果也不同,不过这两种的材料来讲,其磨矿效果都是很好的。在选择衬板时,选择具有耐磨性、耐高温性、耐腐蚀的材质,金属衬板和橡胶衬板都可以。

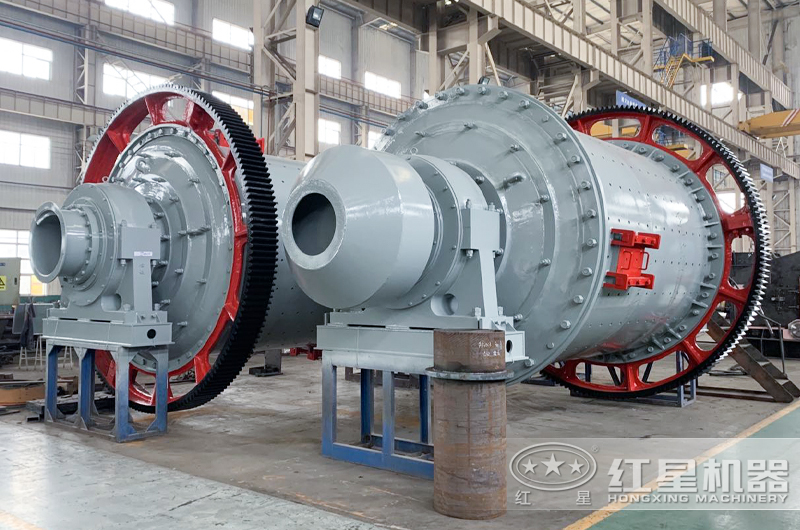

格子型球磨机的筒体长度和直径成比例,卧式旋转装置,运行中,由电动机传递动能,使用给料装置将原料由一端的上料口送进筒体内,进入筒体内的原料在离心力和摩擦力的作用下,受到钢球介质的重击,同时受到本身的抛落冲击和自磨,得以粉碎,出料端的排料各自可避免矿石过磨现象,提高成品质量。
格子型球磨机由于有特有格子板和扇形室内的提升斗存在,可以实现低水平的强迫式排矿,已磨细的物料能够及时排出,过粉现象较少,其生产效率比同规格球磨机要高出10%-25%。
格子型球磨机为卧式筒形旋转装置,两个磨仓,物料在仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料篦板排出。
格子型球磨机特别的格子板和扇形室内,磨机内储存的矿浆少,且有格栅拦阻,可以实现低水平的强迫式排矿,再加上可以多装小球,所以已磨细的合格的矿粒能及时排出,不会在球磨机中停留太久影响其他物料的粉磨,因此过粉现象很少出现。
格子型球磨机对大多物料都能进行研磨,并且可以连续不间断生产,具有较高的生产能力。并且粉碎比大,研磨的物料可达300目,对于物料的粒度也能调节。
规格型号 | 筒体转速 (r/min) |
装球量 (t) |
进料粒度 (mm) |
出料粒度 (mm) |
产量 (t/h) |
电机功率 (kw) |
总重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工艺条件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工艺条件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工艺条件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
