单螺旋洗砂机

60s人工响应30min内给予技术答复24H免费提供方案

【进料粒度】≦10mm 【生产能力】20-175m3/h

结构组成】:由槽体、减速机、电机、中心轴、螺旋叶片、支架组成

应用范围】:砂石洗选机广泛适用于公路、水电、建筑等行业的洗选、分级、除杂,以及细粒度和粗粒度物料洗选等作业,对建筑和筑路用砂石尤为适宜。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 单螺旋洗砂机
  • 单螺旋洗砂机
  • 单螺旋洗砂机
  • 单螺旋洗砂机

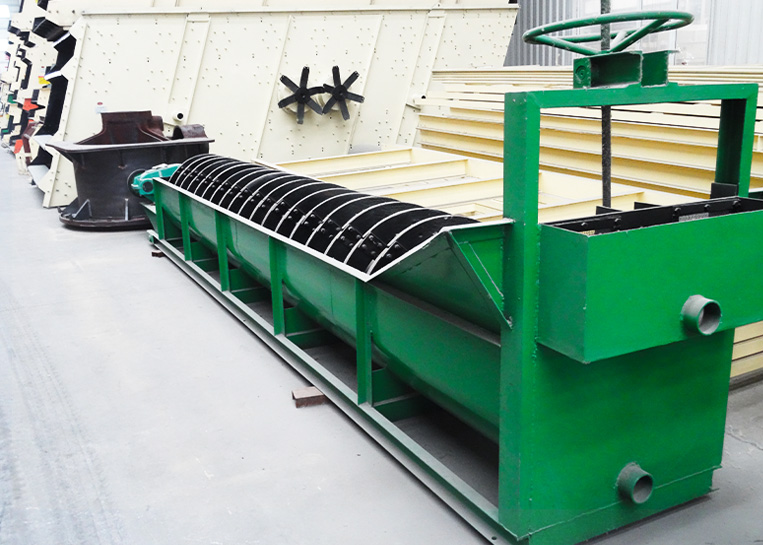

单螺旋洗砂机

单螺旋洗砂机又叫螺旋洗石机,是借助固体颗粒的比重和沉淀速度的不同而过滤磨出粗料的原理,利用旋转的螺旋叶片进行洗砂作业的一种洗砂设备,该设备在建筑工地、砂石厂、预制厂及水电工地大量用砂石的脱泥、筛选作业中都可进行使用,也能在矿石选别中尤其是制砂生产线中使用。

单螺旋洗砂机安装

1、检查:启动设备前,先用手旋转转子,检查机器各部有无异常现象。

2、防护:应根据现场具体情况,在三角皮带上安装防护设备后,才能运转。

3、运转:设备运转时不可进行修理及清理工作,严禁开机检修。

4、物料:不得加入超过规定尺寸之料石。

5、方向:机器应按固定方向旋转,不得反向旋转。

6、场地:洗石机工作场地不应堆放杂物,并必须有足够的光线的照明设备。

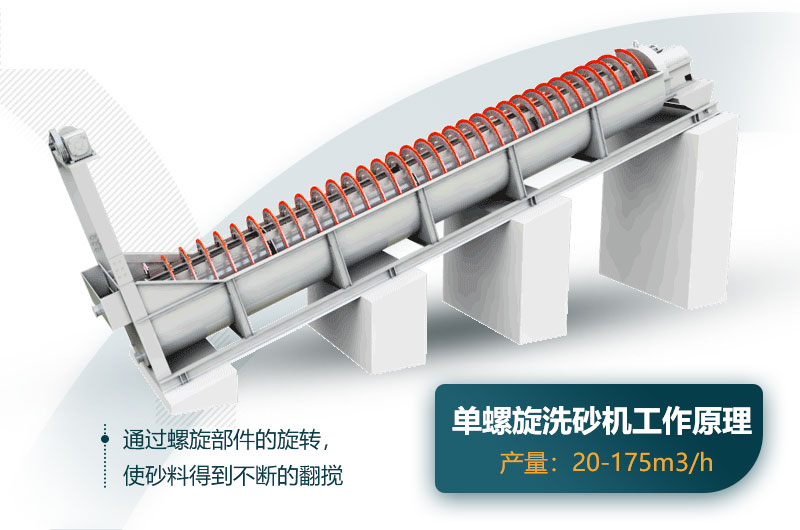

工作原理

单螺旋洗砂机

该设备与叶轮轮斗式洗砂机洗砂原理不同,轮斗式洗砂机主要是通过“捞”的方式来洗砂,而螺旋式洗砂机则是通过螺旋部件的旋转,使砂料得到不断的翻搅,从而使附着在砂料上面的泥土溶到水里面,泥水及其他干草等杂质随着水从上部的溢流口流走,砂料被不断的旋转最终从另一端的出口排出。

工作流程

电机通过三角带、减速机、齿轮减速后带动叶轮缓慢转动,砂石由给料槽进入洗槽中,螺旋洗砂机在叶轮的带动下翻滚,并互相研磨,除去覆盖砂石表面的杂质,同时破坏包覆砂粒的水汽层,以利于脱水;同时加水,形成强大水流,及时将杂质及比重小的异物带走完成清洗作用。

产品优势

单螺旋洗砂机

1、易损件少,生产成本低

单螺旋洗砂机不需要增加筛网,因此减少了筛网的损耗,延长了设备的受用寿命。并且该设备整机几乎没有易损件,使用寿命比较长,极少需要维修,生产成本低。

2、技术先进、故障率低

单螺旋洗砂机运用先进技术,洗砂过程中砂子流失极其少,尤其是叶轮传动轴承装置与水和受水物料隔离,大大避免了轴承因浸水、砂和污染物导致损坏的现象发生,故障率极低。

技术参数

型号 螺旋直径(mm) 水槽长度(mm) 螺旋转速(r/min) 处理量(t/d) 电动机功率(kw) 外形尺寸(mm≤) 总重(t)
按返砂 按溢流 传动用 升降用
FG-3 300 3000 12-30 80-150 20 1.1 ---- 3850 490 1140 0.7
FG-5 500 4500 8-12.5 135-210 32 1.1 ---- 5430 680 1480 1.9
FG-7 750 5500 6-10 340-570 65 3 ---- 6720 980 1820 3.1
FG-10 1000 6500 5-8 675-1080 110 5.5 ---- 7590 1240 2380 4.9
FC-10 8400 675-1080 85 7.5 ---- 9600 1240 2680 6.2
FG-12 1200 6500 4-6 1170-1870 155 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 1170-1870 120 7.5 2.2 10370 1540 3920 11.0
2FG-12 6500 2340-3740 310 15 4.4 8230 2790 3110 15.8
2FC-12 8400 2340-3740 240 15 4.4 10370 2790 3920 17.6
FG-15 1500 8300 4-6 1830-2740 235 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 1830-2740 185 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 2280-5480 470 15 4.4 10410 3390 4080 22.1
2FC-15 10500 2280-5480 370 15 4.4 12670 3370 4890 30.7
FG-20 2000 8400 3.6-5.5 3290-5940 400 11-15 3 10790 2530 4490 20.5
FC-20 12900 3210-5940 320 11-15 3 15610 2530 5340 28.5
2FG-20 8400 7780-11880 800 22-30 6 11000 4600 4490 35.5
2FC-20 12900 7780-11880 640 22-30 6 15760 4600 5640 48.7
FG-24 2400 9130 3.67 6800 580 15 3 11650 2910 4970 26.8
FC-24 14130 6800 490 18.5 4 16580 2930 7190 41.0
2FG-24 9130 13600 1160 30 6 12710 5430 5690 45.8
2FC-24 14130 13700 910 37 8 17710 5430 8000 67.9
2FG-30 3000 12500 3.2 23300 1785 40 8 16020 6640 6350 73.0
2FC-30 14300 23300 1410 ---- ---- 17091 ---- 8680 84.8
