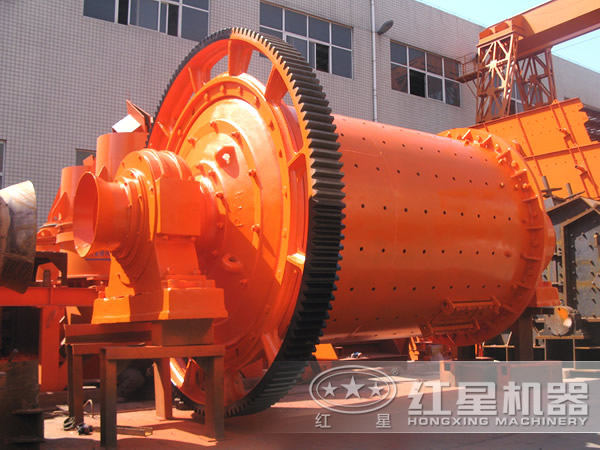

溢流型球磨机

60s人工响应30min内给予技术答复24H免费提供方案

进料粒度≤20-≤25mm

出料粒度0.074-0.89mm

【装球量】:1.5-338t

【应用范围】:广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。

【适用物料】:常用于磨矿细度要求较细的作业,对于钼矿、铜矿等物料都能进行磨矿作业。

【产品简介】:溢流型球磨机是指球磨机物料水平高于出料口,自动溢出,称为溢流型,又称为高矿浆液面磨矿机。溢流型球磨机一般适用于细磨或者两段磨矿中的第二段磨矿。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 溢流型球磨机
  • 溢流型球磨机
  • 溢流型球磨机
  • 溢流型球磨机


溢流型球磨机由于排矿端的结构,造成磨矿机内矿浆面向排料端有一定倾斜度,排矿端中空轴径稍大于给料端中空轴径。当矿浆面高度高于排料口内径母线时,矿浆便溢流排出球磨机。传动方式多样且传动效率高、占地面积小、维修方便,磨矿产品粒度小于0.2mm。

磨机结构——该溢流球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。

排矿方式——该设备是靠排料端中空轴径稍大于给料端中空轴径,造成磨矿机内矿浆面向排料端有一定倾斜度。当矿浆面高度高于排料口内径母线时,矿浆便溢流排出磨机。

<strong "="">磨矿效果——根据流体力学可知细粒级矿粒的自由沉降速度小于粗颗粒,排矿时矿浆上部的细颗粒优先排出,这是非强迫的高料位排矿,因此溢流型球磨机的磨矿细度小,磨矿充分,效果好。

适应磨矿阶段——一般适用于选矿生产线中的细磨或两段磨矿中第二段磨矿。

磨矿介质——可按不同比例装入40一150mrn不同直径的球,球的材质可用铸铁、钢及其他耐磨材料。

工作原理

溢流型球磨机

在运行过程中电机通过传动部件带动圆筒作回转运动,圆筒在旋转的同时通过镶嵌在其内部的衬板将钢球带到一定的高度,利用钢球下落过程中对矿石产生的冲击、研磨来完成粉碎过程。给矿端持续的给矿对磨机内物料产生一向着排料端的压力,磨好的物料在此压力的作用下向着排料端运动,排出磨机。

产品优势

溢流型球磨机

1、构造简单,维修量小,产品粒度较细,一般在0.2mm以下,采用溢流型球磨机可减少磨机排矿中粗粒的含量,从而减轻矿浆及旋流器的磨损。

2、溢流型球磨机采用静动承,保证设备运行平稳可靠;采用慢速启动,便于检修与启动;采用油污润滑装置,保证了传动部件润滑可靠;启动方式采用了气体离合器柔性启动。

3、溢流型球磨机采用沟槽式环形衬板,增加了球矿接触表面,加强研磨作用,且对矿石有提升能力,减小了能耗。

4、溢流型球磨机中空轴颈衬套的内表面装有反螺旋叶片,可将矿浆中溢流出的小球和粗矿块返回磨机内,物料经排矿端的中空轴颈自由溢出,整机运行可靠。

5、溢流型球磨机将滚动轴承代替轴瓦滑动轴承,节能10%-20%;另外,该机还配置整体式大盘,缩短安装时间,降低了安装要求。

技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
