颚式破碎机

颚式破碎机

进料粒度120-1500mm

生产能力1-2200t/h

颚式破碎机是矿山破碎生产中常见的破碎设备,高抗压强度为320MPa,能够满足多种物料的破碎加工处理,具有结构简单、工作可靠等优势。

适用物料:河卵石、石灰石、花岗岩、玄武岩、石英石、铁矿石、白云石、辉绿岩、铁矿、金矿、铜矿等。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理产品图片技术参数客户案例
Product Introduction

产品介绍

颚式破碎机主要用于抗压强度不超过320MPa的各种物料的中碎、粗碎作业,是常用的破碎设备之一,采用高强度锰钢、一次成型铸造,在达到破碎比大、产量高、产品粒度均匀等理想破碎效果的同时,具有耐磨、抗压、寿命长等明显优势。

Product Advantages

产品优势

01

结构特别、效率高环保

颚式破碎机加深“V型”深腔,效率高节能,破碎无死角、成品粒度均匀,设备环保

02

动颚质量可靠,部件好

红星鄂式破碎机拥有更先进的动颚总成,使其更经久耐用,动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动,此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有可靠性。

03

可拆解机架、故障率低

机架可拆解,非焊接而成,坚固可靠,便于运输和安装,故障率更低。

04

制造工艺先进

红星颚式破碎机结合市场需求,结合40年破碎行业工程案例经验联合设计生产,技术先进,并选用高耐磨齿板制造,耐用效率高,使用寿命长。

How It Works

工作原理

0371-66066666

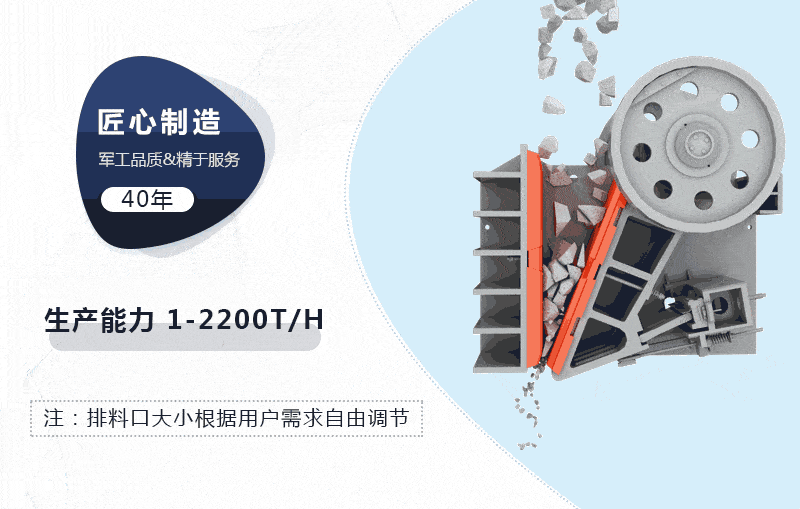

颚式破碎机工作原理

颚式破碎机的破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时,肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,进而物料受到挤压、搓、碾等多重破碎压力;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹簧的作用下离开定鄂板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动,破碎机动鄂作周期性的压碎和排料,实现批量生产。

Product Photograph

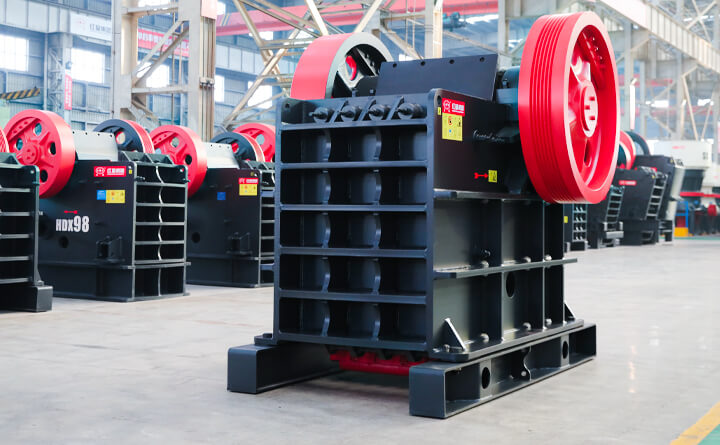

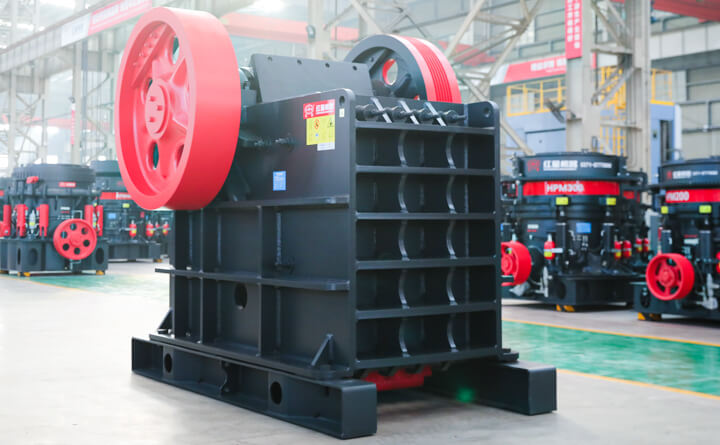

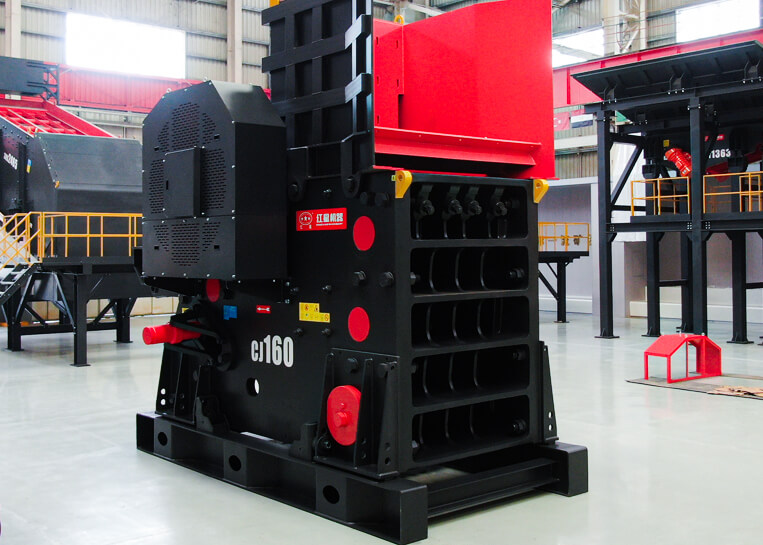

产品实拍

解决方案专业的技术,丰富的经验,为您提供生产线定制化解决方案

支持定制可根据客户的要求工,制定合理科学的方案

Technical Parameters

技术参数

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同
