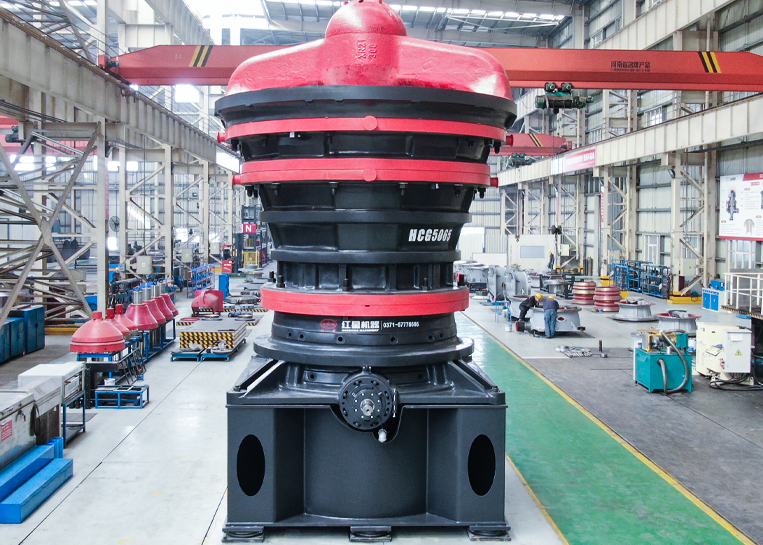

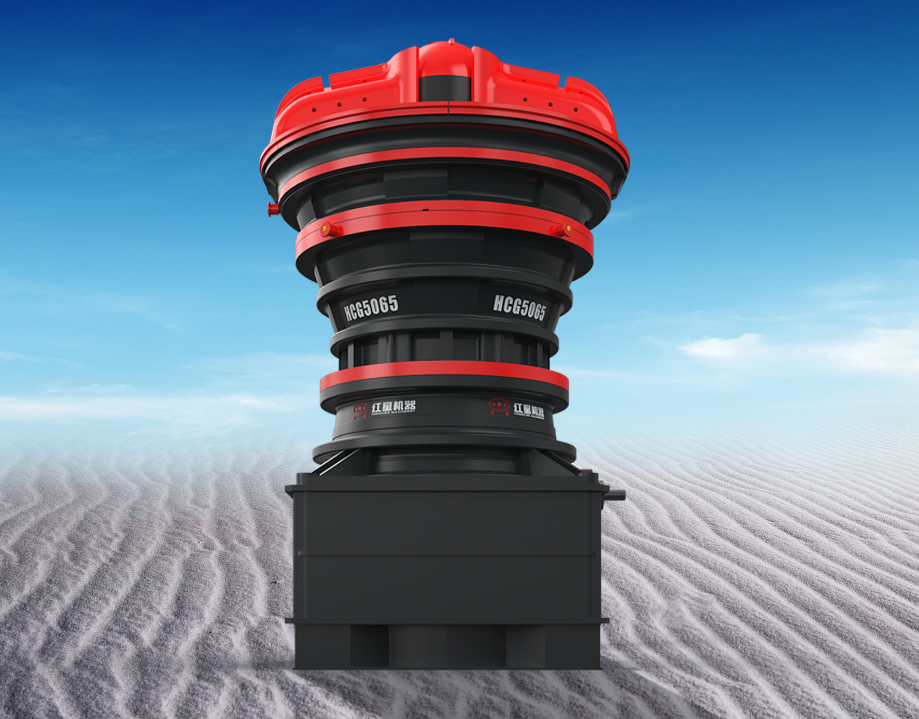

HCG系列旋回式破碎机

HCG系列旋回式破碎机

进料粒度900-1300mm

处理能力2354-14082t/h

集机械、液压、电气、自动化和智能控制等技术于一体,对标国际先进的旋回破碎机,是一款大产能、效率高及智能化的新型粗碎设备。

适用物料:铁矿石、河卵石、鹅卵石、花岗岩、青石、钾长石、砂岩、页岩、建筑石料等。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理技术参数客户案例
Product Introduction

产品介绍

HCG系列旋回破碎机是红星机器在四十多年的破碎产品研发设计和数千条生产线的工程服务经验基础上,结合行业发展需求和世界先进的破碎机技术,针对目前全球市场上对大型设备的需求自主开发的新型高能旋回破碎机。HCG系列旋回破碎机集机械、液压、电气、自动化和智能控制等技术于一体,对标国际先进的旋回破碎机,是一款大产能、效率高及智能化的新型粗碎设备,与传统旋回破碎机相比,破碎效率高、使用成本低、维护调整方便,可以给用户提供更高能智能的超大产能粗碎解决方案。

Product Advantages

产品优势

01

大产能低成本破碎

HCG旋回破拥有精细的破碎腔设计,来确保更强生产能力、更大的进料粒度及更长的衬板寿命;采用了大倾角和长破碎面设计,配合优化设计的冲程和转速,使破碎机具有强大的破碎能力,可以用于各种粗碎破碎作业需求,适用于更大的进料需求,破碎性能更佳;通过简单地更换偏心衬套,就可以改变破碎机的处理能力,以满足不同的破碎工艺需求。

02

智能控制系统

智能控制系统的加入有效地减少了设备过载的频次,确保设备能够实现更大的通过量和更低的故障率;对于细碎破碎机,它能自动适应给料的变化,可以实现衬板磨损自动补偿等多种功能模式,它的自动校准功能可以实现一键操作,极大地减少了人工及时间的投入,降低了使用成本;智能控制系统的人机界面更加友好,可使操作员更快和更有效地排除故障

03

远程诊断及监控系统

通过物联网技术,可以实时获取破碎机的运行状态,如负荷情况、衬板使用情况、故障频次等。分析这些数据,我们可以在设备还在正常工作的状态下,提前判断出可能发生的故障,可以提前对设备做相应的维护,因此可有效的减少设备停机所带来的损失,做到生产效率最大化。

04

简单的操作维护

HCG旋回破作为超大型设备,在设计时特别注重维护保养的便捷性,配置自动润滑及液压系统。润滑系统可以根据生产状况自动润滑加热、冷却和循环等;配置自动主轴位置控制系统,可以通过液压系统控制主轴,方便调节排矿口大小,还可以补偿衬板磨损,控制产品粒度;通过外置齿轮调节装置可以方便的调节齿轮侧隙,上架体锥套和密封无需拆下机架横梁即可完成更换,当需要拆卸机架横梁时,使用液压横梁分离器方便操作维护过程中拆卸。

05

5、可连续高强度工作

HCG旋回破拥有超重型机架、大直径整体式的主轴和高精度铸造轴承,整机强度更高,使用寿命更长,确保可靠的连续高强度生产;高强度超重型机架设计,可以适用于较为恶劣的生产工况,确保无故障运行,使用寿命更长;采用重型一体式主轴和动锥设计,主轴和动锥整体锻造,避免使用过程中动锥松动,减少停机时间;动锥锁紧螺纹位于可更换的主轴套上,主轴无螺纹无应力集中,强度更高。

How It Works

工作原理

0371-67779988

旋回式破碎机主要由横梁部、上中下机架部、动锥部、偏心套部、传动部和液压缸部等组成。在设备工作时,由电动机带动水平轴旋转,水平轴通过齿轮带动偏心套旋转,再由偏心套带动动锥部做圆周摆动,从而实现连续的挤压破碎石块。可通过调节动锥底部的液压缸改变排矿口的大小,方便调整产品粒度;同时液压缸也提供过铁保护功能,当有不能破碎的物体进入破碎腔时,液压缸能自动使动锥下落释放物体,保护破碎腔。

Technical Parameters

技术参数

型号 进料口尺寸(mm) 最大进料粒度(mm) 出料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 外形尺寸
长×宽×高(mm)
HCG4265 1065 900 152-177 2354-4133 450 3940×4170×6900
HCG5065 1270 1050 152-177 2414-4226 450 4460×4430×7610
HCG5475 1370 1150 152-203 2908-5018 600 4930×4925×8410
HCG6275 1575 1350 152-203 2913-6235 600 5580×5250×9090
HCG6089 1525 1300 177-229 4576-8359 750 5590×5445×10470
HCG60110 1525 1300 177-305 5579-14082 1500 6200×5940×11390

注:产量根据不同物料,进料粒度等因素其结果将有所不同
