HXCS(H)系列单缸液压圆锥破碎机集机械,液压,电气,智能控制等技术于一体;结合优化的层压式破碎腔型;全智能自动化控制系统。
进料粒度65-300mm
生产能力12-1000t/h
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。
HXCS(H)系列单缸液压圆锥破碎机是圆锥破碎机发展上的一个飞跃,其特别底部单缸特点使得破碎机的调节变得十分便捷,采用将摆动频率、偏心距和破碎腔型结合的优化设计,使破碎产品中成品料级含量更高。

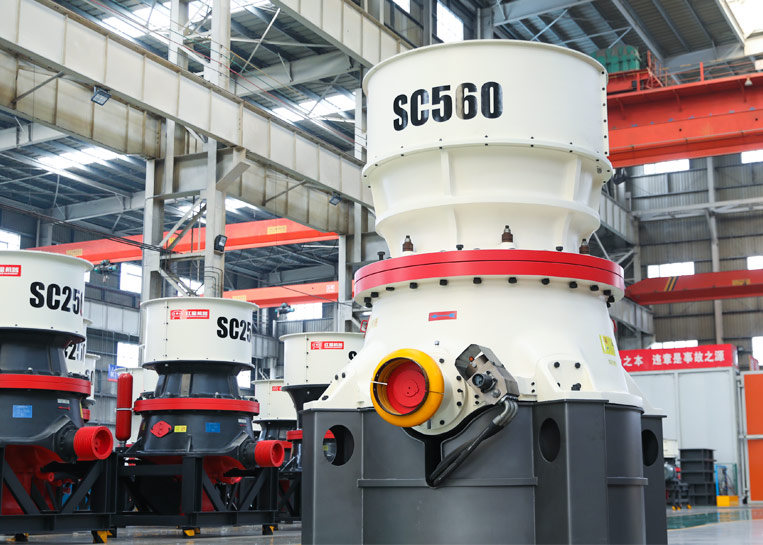

单缸圆锥破生产现场
HXCS(H)系列单缸液压圆锥破碎机拥有性能特点:多种可选择的腔型,破碎效率高,生产成本低,调整维修方便,产品粒型呈立方形,可以广泛地应用于中碎,细碎及超细碎作业当中。
HXCS(H)系列单缸液压圆锥破碎机是通过调整处于动锥底部的液压缸可以使动锥上下运动从而方便的调整排矿口大小和产品粒度大小。它是由电机带动破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板),以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转,物料被摆动的内锥挤压破碎,支撑套与架体连接处靠液压缸压紧,当破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。
设备具有较大的破碎比,单位时间的处理能力更强,采用特有的破碎腔形以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀
响应环保号召,单缸圆锥破碎机破碎腔内部压力高于外部压力的设计,减少机体漏粉尘,同时设置除尘器、消音设备,达到绿色环保生产标准。
单缸圆锥破碎机在设计中对影响寿命因素进行了合理分析与探究,零部件采用耐磨的钢材及铸钢技术,提高了设备整体耐磨性,降低了设备故障率,生产成本再次减少。
设备安装有新一代的保护电路,可对设备起到很好的保护作用,提高了设备的安全系数,保证了用户连续、安全作业。
HXCS(H)系列单缸液压圆锥破碎机的主轴安装在底部液压缸上面,底部液压缸可以上下调节,从而改变破碎机的排料口的大小。这个功能使得破碎机的调节变得十分便捷,超出弹簧圆锥破和多缸圆锥破的性能。
易损件更换快捷,为了节省易损件的更换时间,经过精心设计和加工,轧臼壁与锥体之间的接合面贴合稳固、牢靠,不再灌充填补剂,省去了每次换件的剔除和填充、填补料时间,并且轧臼壁的安装牢靠,也省去了填充料的资金浪费。
SC单缸圆锥破中碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率 (kw) | 处理能力(t/h) |
SC100S | C1 | 250 | 200 | 22 | 90 | 85-170 |
C2 | 200 | 160 | 19 | 70-130 | ||
SC160S | C1 | 360 | 290 | 25 | 160 | 125-345 |
C2 | 300 | 240 | 22 | 108-305 | ||
SC250S | C1 | 450 | 360 | 35 | 250 | 267-605 |
C2 | 400 | 320 | 29 | 225-515 | ||
SC315S | C1 | 560 | 450 | 41 | 315 | 349-1050 |
C2 | 500 | 400 | 38 | 318-892 |
SC单缸圆锥破细碎系列技术参数:
型号 | 腔型 | 给料口尺寸 (mm) | 最大进料尺寸 (mm) | 最小排料口尺寸 (mm) | 电机功率(kw) | 处理能力 (t/h) |
SC100 | F1 | 150 | 120 | 10 | 90 | 45-135 |
F2 | 90 | 70 | 10 | 43-118 | ||
F3 | 38 | 30 | 4 | 25-40 | ||
SC160 | F1 | 200 | 160 | 13 | 160 | 69-215 |
F2 | 115 | 90 | 10 | 57-184 | ||
F3 | 35 | 25 | 70-90 | |||
SC250 | F1 | 240 | 190 | 16 | 250 | 116-396 |
F2 | 140 | 110 | 13 | 97-346 | ||
F3 | 70 | 55 | 9 | 90-251 | ||
SC315 | F1 | 275 | 220 | 32 | 315 | 177-662 |
F2 | 215 | 170 | 29 | 209-643 | ||
F3 | 175 | 140 | 29 | 162-552 | ||
F4 | 85 | 70 | 19 | 175-325 | ||
SC560 | F1 | 300 | 240 | 22 | 560 | 448-1512 |
F2 | 195 | 155 | 19 | 380-1373 | ||
F3 | 90 | 70 | 13 | 357-912 | ||
SC750 | F1 | 370 | 295 | 25 | 750 | 394-2181 |
F2 | 300 | 240 | 19 | 342-2020 | ||
F3 | 230 | 185 | 16 | 267-1814 | ||
F4 | 120 | 95 | 13 | 248-1165 | ||
F5 | 85 | 70 | 10 | 185-1170 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
