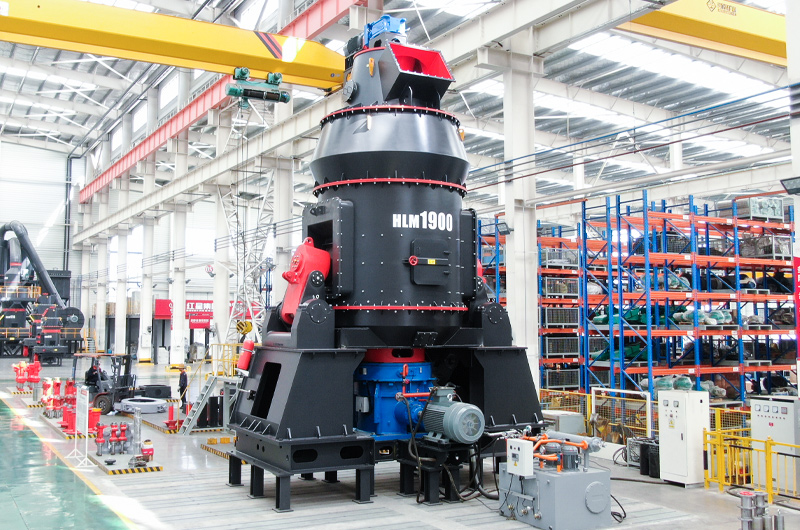

HLM系列立式磨粉机

HLM系列立式磨粉机

进料粒度≤10mm

出料粒度20-400目

由于集粉磨、分级、烘干、输送于一体,工艺流程简单, 布局紧凑,占地面积小,可露天布置,建筑费用降低。

适用物料:适用于碳酸钙超细粉、石灰石、重晶石、方解石、高岭土、石膏、叶腊石、石墨等非金属矿超细粉磨加工。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理技术参数
Product Introduction

产品介绍

HLM系列立式磨粉机是大型先进高效节能粉磨产品,集粉磨、分级、烘干、输送于一体,拥有自主知识产权,核心技术、经济指标达到国际先进水平。广泛应用于水泥建材煤炭能源,钢铁冶金、非金属矿、电力等行业,适用于水泥生料、熟料、脱硫生石灰粉、矿渣、钢渣锰矿、煤矿等物料的粉磨加工。

HLM系列立式磨粉机的产品介绍
Product Advantages

产品优势

01

选粉效率高,产品品质高

采用动静结合结构的选粉机,选粉效率更高。变频调速,产品细度调整方便,使成品粒度在50-800目之间可调,粒度分布窄;粉磨的同时成品及时选出,成品污染小,品质高。

02

操作维护简单

液压检修装置可以方便的使磨辊翻出机外,磨辊辊套更换和磨辊检修方便快捷。

03

高效节能

磨辊、磨盘采用特殊的材质,磨辊辊套可翻面使用,使用寿命长。根据多年生产经验,不断优化辊道结构,提高了产量及生产效率。配备液压加载系统,可根据易磨性的变化灵活调整研磨压力,高效节能。

04

产品纯度高

限位装置保障工作过程中磨盘和磨辊不直接接触,产品中铁含量极少,单位产品磨耗一般不高于10g/t,且所含机械磨损铁易于去除,有效保证物料的产品白度和纯净度。

05

可磨原料湿度范围广

立磨制粉系统无需另外配置烘干机,可以直接通热风,在磨内多次与粉状物料充分接触烘干。通过调节热风温度,可满足不同湿度物料的烘干要求,最高可满足物料湿度高达 15%的烘干。

06

清洁环保

振动小,噪音低,噪音不高于80dB,且采用完全负压运行,无粉尘外溢,密封可靠,根据不同物料选用专用脉冲收尘器,除尘效率高达99.9%,高于国家最新环保标准。

How It Works

工作原理

0371-66066666

主电机通过减速机带动磨盘转动,固定的磨辊沿磨盘滚道自转。物料从下料口落在磨盘中央,在离心力的作用下,物料从磨盘中央向边缘匀速移动,经过粉磨滚道时,受到磨辊的碾压,碾磨力由液压加载系统提供,大块物料直接被压碎,细粒物料受挤压后形成料床进行粒间粉碎。烘干与粉磨同时进行,一次热风通过风环均匀进入磨盘周围,将经过辗磨从磨盘上切向甩出的粉碎物料烘干并输送到上部选粉机处,在转子叶片的作用下,粗颗粒重新回到磨盘上粉磨(内循环),合格的细粉随气流一起出磨,被系统集粉器收集,即为成品;少部分难粉碎且一次风吹不起的较大颗粒、杂质等通过风环跌落至磨机下部一次风室被刮料装置排出机外,或经输送设备由进料口进入立磨重新粉磨(外循环)。

Technical Parameters

技术参数

  • HLM煤粉立磨
  • HLM立式矿磨
  • HLM矿渣立磨
  • HLM水泥熟料预粉磨立磨
  • HLM水泥立磨
  • HLM高细立磨
规格型号 产量(t/h) 煤粉细度 原煤水分 煤粉水分 主电机功率(kW)
HLM1200M 6—10 R0.08=5-15% ≤15% ≤1-5% 110-132
HLM1300M 10-15 160—200
HLM1500M 15—20 220—280
HLM1700M 20-30 280-355
HLM1900M 26-35 355—450
HLM2200M 35-50 450—560
HLM2400M 45-55 560-710
HLM2800M 60-80 900—1120

注:原煤哈氏可磨指数HGl≥55

规格型号 产量(t/h) 成品细度 原料水分 成品水分 主电机功率(kW)
HLM1300K 10-40 0.84-0.37mm (20-400 目) ≤15% ≤1% 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

注:原料易磨性(Bond)指数≤13kw/t

规格型号 产量(t/h) 比表面积 矿渣水分 矿粉水分 主电机功率(kW)
HLM17-2N 6-10 ≥420㎡/kg ≤15% ≤1% 200-220
HLM19-2N 8-13 280-315
HLM21-2N 10-15 400-450
HLM24-2N 12-18 500-560
HLM28-2N 22-30 900-1000
HLM35-3N 55-70 1800-2000
HLM42-4N 70-100 2500-2800
HLM46-4N 85-135 3150-3800
HLM53-4N 130-165 4500-5000

注:矿渣易磨性(Bond)指数≤25kw/t;钢渣易磨性(Bond)指数≤30kw/t;粉磨钢渣时产量下降约30-40%。

规格型号 产量(t/h) 产品细度 原料水分 主电机功率(kW)
≤80μm ≤2mm
HLM17-2Y 12-20 ≥30% ≥90% ≤3% 200
HLM19-2Y 18-25 280
HLM21-2Y 25-35 400
HLM24-2Y 30-45 500
HLM28-2Y 60-80 900
HLM35-3Y 125-165 1800
HLM42-4Y 200-230 2500
HLM46-4Y 250-300 3150
HLM53-4Y 360-420 4500

注:原料易磨性(Bond )指数≤18kw/t

规格型号 产量(t/h) 比表面积 原料水分 成品水分 主电机功率(kW)
HLM19S 8-13 ≥380㎡/kg ≤5% ≤1% 280-315
HLM21S 11-18 400-450
HLM24S 15-20 500-560
HLM28S 28-35 900-1000
HLM35S 70-80 1800-2000
HLM42S 95-110 2500-2800
HLM46S 130-150 3150-3800
HLM53S 160-200 4500-5000

注:原料易磨性(Bond )指数≤18kw/t

规格型号 入料粒度(mm) 产量(t/h) 产品细度 原料水分 主电机功率(kW)
HLM1200X ≤10 2-6 10-40μm,通筛率97% ≤4% 132
HLM1300X ≤10 3-10 220
HLM1500X ≤10 4-13 315
HLM1700X ≤15 7-18 450
HLM1900X ≤15 8-23 560
HLM2200X ≤20 13-35 800
HLM2400X ≤20 15-45 1000

注:莫氏硬度等级4级以下物料
