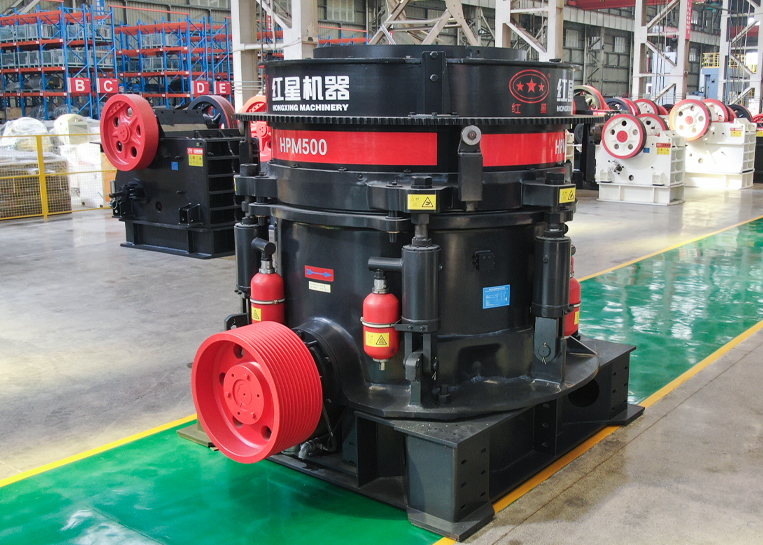

多缸液压圆锥破碎机

多缸液压圆锥破碎机

进料粒度60-285mm

处理能力80-725m³/h

多缸液压圆锥破碎机处理能力强,工作效率高,能耗小;采用了层压破碎原理,成品粒度好,级配合理。

适用物料:铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等各种矿石和岩石。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理技术参数客户案例
Product Introduction

产品介绍

多缸圆锥破碎机是我公司自主研发的适合于破碎高硬物料,且对产品粒形要求严格的新型圆锥破碎机,该机比传统弹簧圆锥破碎机性能更优。

Product Advantages

产品优势

01

结构特别,破碎效果好

高性能破碎腔型与高破碎频率的结合,使得该机处理能力大大提高,又由于采用了层压破碎原理,故破碎产品的针片状粒型大为减少

02

智能化程度高

红星多缸圆锥破PLC+触摸屏的全自动控制系统确保设备安全运行,智能化程度高,运行精准度高,而且液压保险,缓冲性能好、安全性能好。

03

绿色环保

多缸液压圆锥破碎机采用多重密封保护装置系统,其密封性较好,并且配置除尘、消音装置,较好保证了润滑油的清洁度和良好的作业车间环境。

04

质量可靠

采用优质耐磨原材料铸造而成,衬板等易损件磨损少,运行稳定可靠,故障率低,使用寿命得较长,可为用户省去维修时间,以及维修费用。

How It Works

工作原理

0371-67779988

工作时,电机带动带轮或联轴器,传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。物料从进料口进入破碎腔后,因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓作用而破碎。破碎至要求粒度的物料在自身重力作用下下落,由底部排出。液压保险系统能在设备发生过铁故障或者闷车现象时,通过液压将支撑套和定锥部顶起排除出故障物,在起到很好的保险作用的同时,大大降低了维修率及提高了生产效率。

Technical Parameters

技术参数

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 11
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 20
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 107 85 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 27
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 40
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 70
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同
