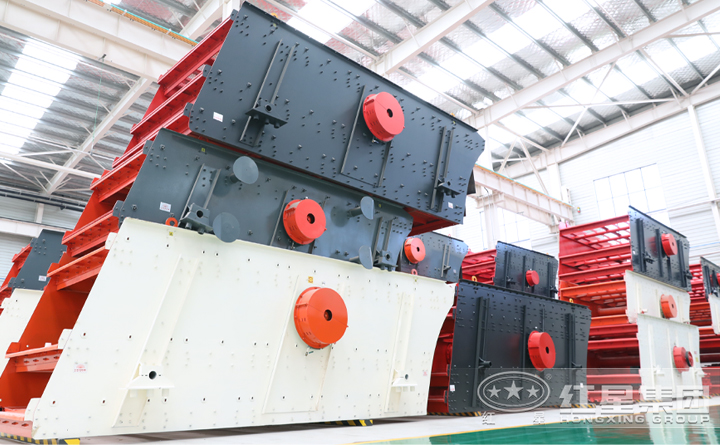

圆振动筛

60s人工响应30min内给予技术答复24H免费提供方案

进料粒度400mm

生产能力8-800m³/h

【产品介绍】: 圆振动筛是一种做圆形振动的多层数、效率高新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,使用简单,维修方便。

【适用物料】:适用于铜粉、矿石、合金粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 圆振动筛
  • 圆振动筛
  • 圆振动筛
  • 圆振动筛

圆振动筛

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。广泛应用于矿山、建材、冶金、交通、能源、化工等行业中。适应于对铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等矿物产品进行分选作业。

圆振动筛

圆振动筛特点

1、处理能力强,分选效率高。

2、振动器结构设计合理,轴承采用稀油润滑。具有激振力大,轴承负荷小、温度低等特点。

3、采用筒体式偏心轴激振器及偏块调节振幅,使用简单,维修方便。

4、采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。

5、采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

6、电机与激振器联接采用挠性联轴器,具有使用寿命长、对电机冲击小等优点。

工作原理

工作时,电动经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起,前进一段距离后,再落回筛面。如此反复运动,在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。改变激振器偏心重,可获得不同振幅。

产品优势

圆振动筛

1、圆振动筛结构新颖,技术参数先进,处理能力大,筛分效率高,是现一代经济耐用、投资少,高回报的设备。

2、采用橡胶隔振弹簧,噪声小、过共振区平稳、受损小、为客户带来了高额的经济收入。

技术参数

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1230 2 7.2 4-50 200 12-78 800-970 6 6P   7.5KW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 6 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 6 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 6 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1548 2 14.4 5-50 200 22.5-162 800-970 6 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 6 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 6 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1854 2 19.44 5-80 200 32-312 800-970 6 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 6 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 6 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 6 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 6 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 6 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 6 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 6 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 6 6P   45KW 20 2400×6000 7600×3140×2380
2YK2866 2 31 5-100 200 70-650 970 6 6P   37KW 20 2800×5600 6650×4320×1620
3YK2866 3 47 5-100 200 80-700 970 6 6P   45KW 20 2800×5600 6650×4320×2120
4YK2866 4 62 5-100 200 90-750 970 6 6P   55KW 20 2800×5600 6650×4320×2620
2YK2870 2 39.2 5-100 200 70-680 750 6 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 80-720 750 6 8P   22×2KW 20 2800×7000 7800×4320×2120

相关案例

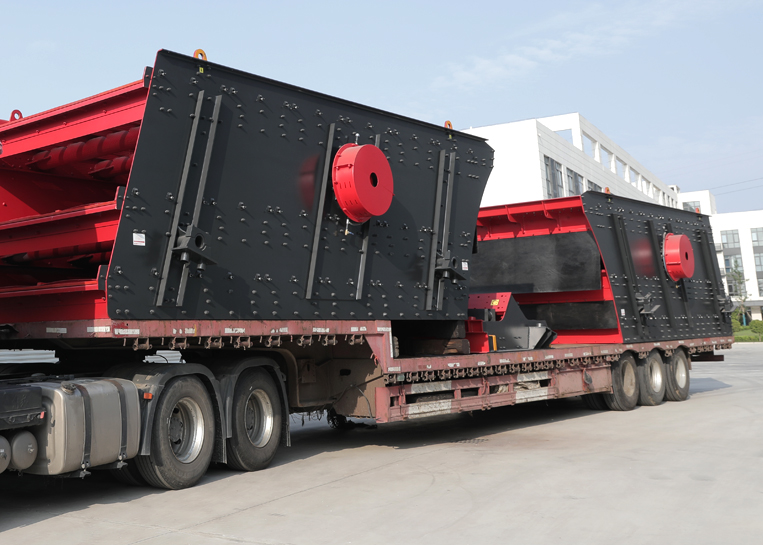

发货现场
