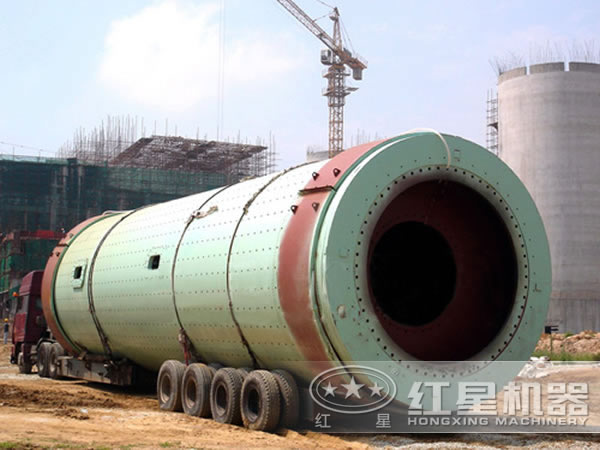

原料磨

60s人工响应30min内给予技术答复24H免费提供方案

产品规格φ1.5×5.7~φ4.6×10.5+3.5m

生产能力4.5-210t/h

【应用范围】:该产品主要用于水泥厂原料的粉磨,也适用于冶金、化工、电力等工矿企业粉磨各种矿石及其他可磨性物料。

【产品介绍】:原料磨具有对物料适应性强、能连续生产、破碎比大、易于调整粉磨产品的细度等特点,它既能干法生产也可以湿法生产,也可以粉磨与烘干同时进行作业。

【适用物料】:石灰石、水泥熟料、粘土、膨润土、铝矾土、活性石灰、氢氧化铝等。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 原料磨
  • 原料磨
  • 原料磨
  • 原料磨

原料磨机采用大盖,即端盖和中空轴为整体铸造件。在大端盖和出料系统采用了独特的流线型设计,降低了通风阻力,增大了有效容积,易于出料,提高了磨机产量。它既能干法生产也可以湿法生产,也可粉磨与烘干同时进行作业。原料磨具有对物料适应性强、能连续生产、破碎比大、易于调整粉磨产品细度等特点。可用于开流粉磨,也适用于与选粉机组成的循环圈流粉磨。该原料磨传动形式为边缘传动,结构紧凑,占地少,从而大大节省了用户投资。

原料磨性能特点:

1、该磨具有投资省、工艺流程简单、操作方便、维修工作量底等优点;

2、原料磨内采用了保温措施,对物料的烘干能力达到6%~8%;

3、采用了独特的流线型设计,降低了通风阻力,增大了有效容积,易于出料,提高了磨机产量;

4、该磨机为单仓结构,磨内衬板进行组合设计,针对原料磨内不同阶段采用不同的衬板结构,大大提高了粉磨效率。

工作原理

原料磨通常采用边缘传动方式,待磨物料经喂料机连续均匀的进入到原料磨内部,电机通过减速机带动磨机筒体旋转运动,物料首先沿着中空轴螺旋进入第一磨仓内部,磨内的钢球介质和物料受到筒体的回旋转动产生了摩擦作用和离心力作用,物料在离心力的作用下被带到一定的高度后,呈料幕被抛撒泻落,然后被钢球打击研磨,被粉碎的成品排出磨机经分选设备选出合格的物料,在循环粉磨系统中不合格的物料继续回到磨机受到研磨体的打击和研磨,直到细度合格。

产品优势

1、采用保温措施提高了设备的烘干能力,独特的流线型设计降低了通风阻力,提高了设备的生产能力。

2、效率高节能、工艺流程简单,减少了不必要的基建投资。

技术参数

产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.8×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-LL 6.44 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
