产品规格Φ1.5×15m-Φ3.3×40m
生产能力2-36t/h

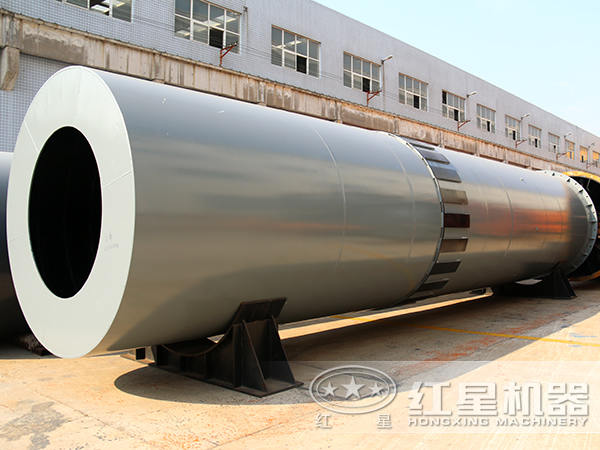

单筒冷却机是回转窑生产系统的主要配置设备之一,其结构简单,稳定性能好,运转可靠。
适用物料:白云石、高岭土、铝矾土、耐火炉料、水泥、石灰石、钛铁粉、矾矿、活性炭、焦碳、矿粉、氧化铝、氧化镁、氧化锌等。

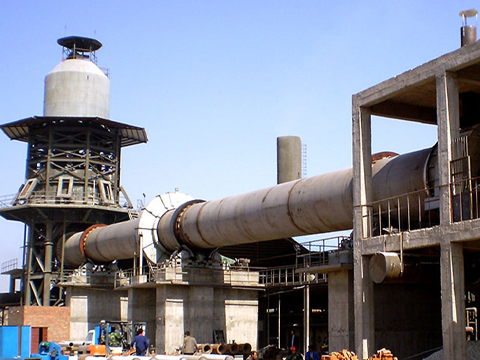

单筒冷却机是回转窑系统中重要设备之一,将从回转窑出来的熟料(1000-1200℃)通过筒体回转带动物料与空气进行充分热交换,使物料冷却到(200℃以下),同时提高熟料质量和易磨性,具有结构简单、运转率高、操作维护方便等特点。

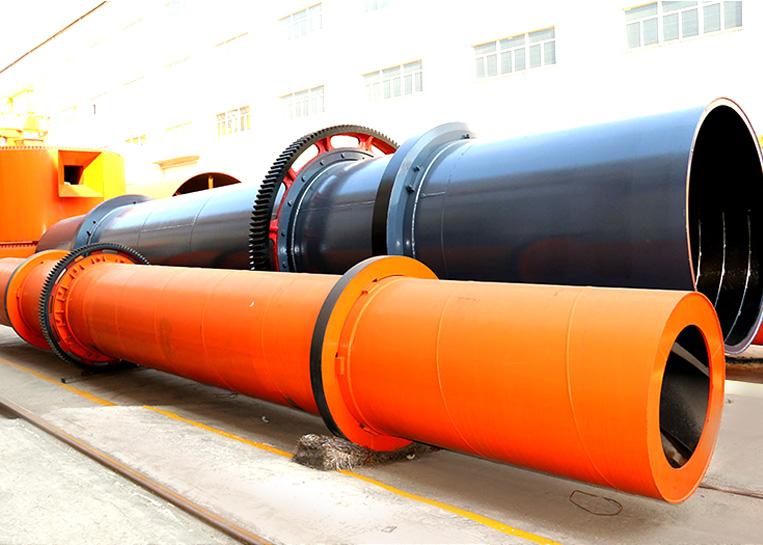

冷却机主要由一个与水平成5%的斜度,直径为1.5米长度为12米的回转筒体构成。内装有扬料板。筒体在离两端2.5米的地方借助于托圈支撑在挡托轮装置上,低端托圈和挡轮滚动接触,以阻止其筒体轴向滑动。筒体的回转是借助于固定在离厉害托圈1米处筒上的大齿圈,通过一套传动装置带动。熟料在扬料区被多次扬起,并均匀地抛撒,冷却空气与热熟料进行强烈的热交换。特别是在低温区,可以通过改善扬料板结构、布置形式以及调整筒体的斜度和转速,来增加熟料与冷却空气的接触时间,控制熟料的移动速度,使熟料内部的热量有充足的时间向表面传导,从而对温度较低熟料的热量充分回收。
规格(m) (直径×长度) |
生产能力 (t/h) |
安装斜度 (%) |
主减速机 |
主电动机 (kw) |
Φ1.5×15 | 2-3 | 3-5 | ZQ500 | 15 |
Φ1.5×20 | 3-4 | 3-5 | ZQ500 | 15 |
Φ1.8×18 | 4-6 | 3-5 | ZQ500 | 18.5 |
Φ2.0×22 | 7-8.5 | 3-5 | ZQ500 | 22 |
Φ2.2×18 | 7-8.5 | 3-5 | ZQ500 | 22 |
Φ2.2×22 | 8-10 | 3-5 | ZQ650 | 30 |
Φ2.4×24 | 12-15 | 3-5 | ZS125 | 45 |
Φ2.5×25 | 15-20 | 3-5 | ZS125 | 55 |
Φ2.8×28 | 16-22 | 3-5 | ZL100 | 55 |
Φ3.0×30 | 20-25 | 3-5 | ZL115 | 75 |
Φ3.2×36 | 28-32 | 3-5 | ZL115 | 90 |
Φ3.3×40 | 32-36 | 3-5 | ZL130 | 132 |
Φ3.6×36 | 35-38 | 3-5 | ZSY450-28 | 185 |
Φ4.0×36 | 50-60 | 3-5 | ZSY450-25 | 220 |
Φ4.0×45 | 60-70 | 3-5 | ZSY450-25 | 250 |
Φ4.5×50 | 70-75 | 3-5 | ZSY500-25 | 315 |
