产品规格Φ2.5×40m-Φ6.0×95m
生产能力180-10000t/d

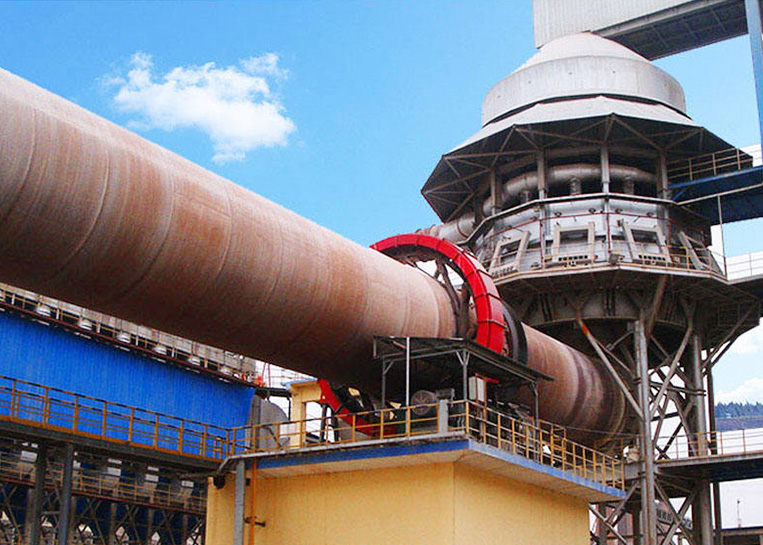

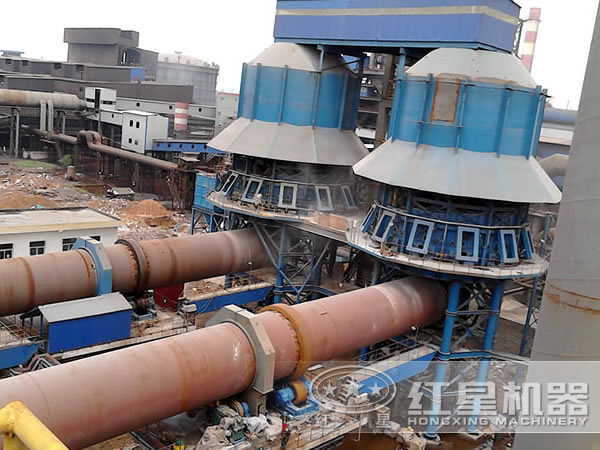

干法水泥回转窑是旋窑的一种,主要用于煅烧水泥熟料,它是新型干法水泥生产线的主要设备。
适用物料:水泥熟料、石灰石、铝矾土、膨润土、活性石灰等。
干法水泥回转窑是旋窑的一种,主要用于煅烧水泥熟料,它是新型干法水泥生产线的主要设备。该设备由筒体、支承装置、带挡轮支承装置、传动装置、润滑装置、活动窑头、窑尾密封装置等部件组成。在同一回转窑生产过程中,可以很容易控制,通过技术改造,采用回转窑煅烧系统装备国产先进的液压推力滚子设备,高测量岁差柱塞泵,变速调节阀,接触式石墨块密封装置和其他国家的先进技术。
干法水泥回转窑的主要工艺流程是以石灰石和粘土为主要原料,经破碎、配料、磨细制成生料,喂入水泥窑中煅烧成熟料,加入适量石膏(有时还掺加混合材料或外加剂)送入干法水泥回转窑进行碾磨,在回转窑内燃烧产生热量,热量通过气体传导或者辐射对物料进行加热,同时随着窑体按照设计的斜度和转速不停转动,原料也在窑内周期性的翻滚前进,从而把原料由进料端输送到出料端。
产品规格 (m) |
窑体尺寸 | 电机功率 (kw) |
总重量 (t) |
备注 | ||||
直径(m) | 长度(m) | 斜度(%) | 产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
