风扫煤磨机

多种型号供您选择按需求免费为您定制方案可就近考察生产现场

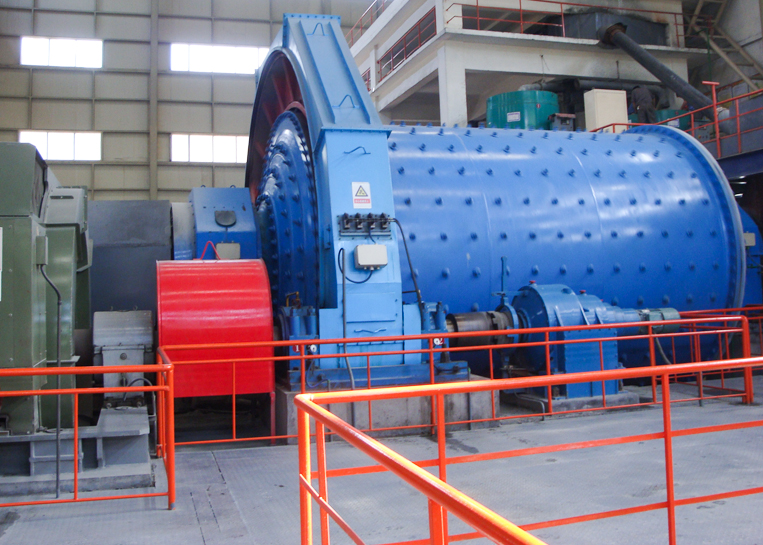

风扫煤磨机

风扫煤磨机是水泥厂的主要设备,用于烘干兼粉磨煤粉。我厂生产的风扫煤磨机对传统的风扫磨做了改进,产量有了大幅度的提升,且出料粉细,为生产企业提供了一种新型节能粉磨设备。

进料粒度<25mm

生产能力8-43t/h

适用物料:褐煤、粉煤灰、矿渣、煤矸石、膨润土、高岭土、石膏粉等。

“ 预约留电 即可免费获取报价不惧全网比价

免费热线:0371-6777 9988 在线咨询
产品介绍 产品原理 产品优势 技术参数 相关案例

风扫煤磨是用来粉磨兼烘干各种硬度煤炭的设备,它主要由进料装置、主轴承、回转部分、传动装置、进出料装置、高压起动装置及润滑系统组成。进料装置由进料管,进风管,支架组成。本磨机的进料装置采用斜进风、斜进料的百叶窗式结构,使得进料更为顺畅,出料装置采用的是弯形管结构。我厂生产的风扫煤磨机对传统的风扫磨做了改进,产量有了大幅度的提升,且出料粉细,为生产企业提供了一种新型节能粉磨设备。

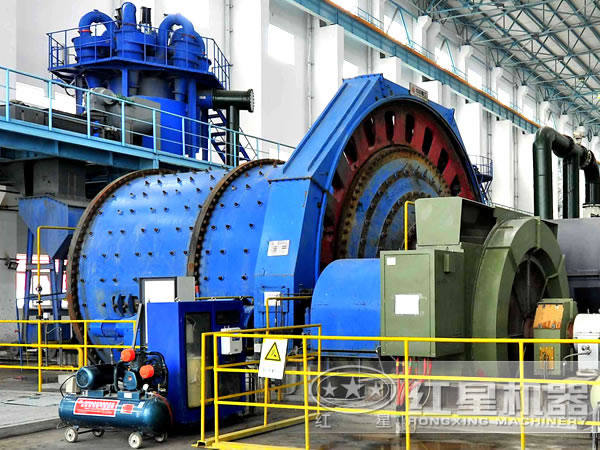

风扫煤磨机

性能特点:

1、运行可靠,连续作业,生产能力大;

2、优化支撑系统,改善润滑结构,减小系统阻力;

3、降低单产功耗,节约20-30%的电力消耗;

4、合理分配钢球和筒体长度,增产15%-25%;

5、采用了新型材质衬板,增加耐磨性,延长衬板使用寿命,减少设备易损件更换次数;

6、进料装置采用斜进风的百叶窗式结构,增强了磨机的热交换能力,可以有效地防止煤磨进口的堵料现象。

风扫煤磨机

工作原理

风扫煤磨是烘干兼粉磨中单的一种,其工作流程是原料经喂料设备由进料装载进入磨内,热风由进风管进入磨内,随着磨机筒体的旋转,煤与热风在磨进行热交换,煤在磨内被粉碎和研磨,在煤块被粉碎的同时,由专用的引风机经过磨机的出料装置将已粉碎的煤粉及气体一同带出磨机,较粗的颗粒会经过出料装置的返料螺旋返回到粉磨仓内进行再次粉磨。

产品优势

1、结构先进、润滑性能好,系统阻力小,热交换能力高,生产中能量损失较少。

2、运行可靠,可连续作业,处理量大。

3、采用先进控制系统,启动和传动平稳,获得经济效益。

技术参数

项目 规格 (m) Φ1.7×2.5 Φ2.2×4.4 Φ2.4×4.75 Φ2.4×4.5+2 Φ2.6×5.25+2.25 Φ2.8×5+3 Φ3.0×6.5+2.5 Φ3.2×6.75+2 Φ3.4×6+3 Φ3.8×7+2.5
筒体转速(r/min) 24.5 22.4 20.4 20.4 19.7 18.3 18.3 16.9 17.5 16.4
生产能力(t/h) 3-5 8-9 12-14 11-12 13-14 16-17 19-20 25-30 28-30 38-40
进料粒度(mm) <25 <25 <25 <25 <25 <25 <25 <25 <25 <25
研磨体装载量(t) 7.5 20 22 22.5 28 32 43 50 55 80
主减速机 ZD40 ZD60 ZD60 ZD60 ZD70
MBY450
ZD70
MBY500
ZD80
MBY560
JDX560 JDX710 MBY800
主电动机(kw) 95 250 280 315 400 500 630 710 800 1250
总重量(t) 29 46 54 76 98 107 124 148 162 215
