雷蒙磨粉机简称雷蒙磨,经过多年的实践和不断的改进,其效率高、能耗低、占地面积小、投资经济,很受各地用户的欢迎。广泛应用于冶金、建材、化工、选矿、筑路等内矿产品物料的粉磨加工,适宜加工莫氏硬度不大于9.3级,湿度在6%以下的非易燃易爆的矿产。

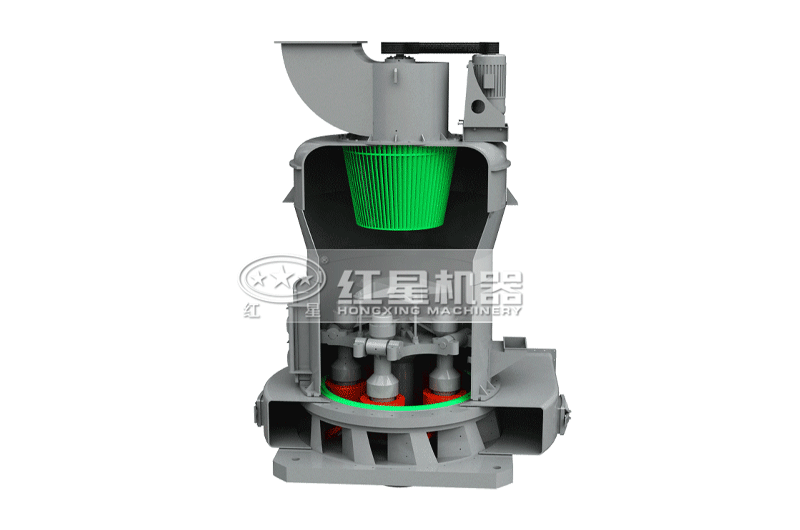

雷蒙磨粉机整套结构是由主机、分析机(选粉机)、管道装置、鼓风机、成品旋风分离机等组成,主机主要由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机等组成。
物料经破碎达到所需粒度后,由提升机将物料送至储料斗,再经振动给料机均匀定量连续地送入主机磨室内;由于旋转时的离心力作用,磨辊向外摆动,紧压于磨环的铲刀铲起物料送到磨辊与磨环之间,因磨辊的滚动而达到粉磨物料的目的。粉磨后的粉料被风机气流带走。经分析机进行分级,符合细度的粉料随气流经管道进入大旋风收集器内,进行分离收集,再经粉管排出即为成品粉料。在雷蒙磨粉机磨室内因被磨物料中有一定的水分,研磨时生热,水气蒸发,以及整机各管道接口不严密,外界气体被吸入,使循环气压增高,为保证雷蒙磨粉机磨机在负压状态下工作,所增加的气流量通过余风管排入除尘器,被净化后排入大气。
雷蒙磨粉机为立式结构,占地面积小,成套性强,不论是从原材料的粗加工还是输送或者制粉及的包装,都可自成一个独立的生产系统。
雷蒙磨粉机与其他磨粉机相比,通筛率更高,高达99%,是其他磨粉设备难以达到的。
雷蒙磨粉机主要部件均采用优质材料铸造,工艺精细,保证了整套雷蒙磨粉机设备的运行效率高,耐磨性能好,雷蒙磨粉机主机对传统方式进行了改进,对主轴和梅花架进行了有利于稳定的结构改造,使其传动平稳,运转可靠。
电气系统采用集中控制,雷蒙磨粉机磨粉车间基本可实现无人作业,降低人工操作成本,并且维修方便。
雷蒙磨粉机整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。在磨室内被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,同时由于整机各管道结合处密封不严等,外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机之间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细粉子收集下来,余气被净化后排出。
型号 参数 | 4525 | 4119 |
进料粒度(mm) | ≤30 | ≤25 |
成品粒度(mm) | 0.173-0.044 | 0.173-0.044 |
不同物料细度班产(t) | 16-176 | 8-78 |
中心轴转速(r/min) | 82 | 105 |
磨环直径(mm) | 1770 | 1400 |
磨辊直径(mm) | 450 | 410 |
磨辊高度(mm) | 250 | 190 |
主机电机(kw) | Y315M-4-132 | Y280S-4-75 |
风机电机 | Y315M-4-132 | Y280S-4-75 |
分析器电机 | YCT250-4A-18.5 | YCT200-4B-7.5 |
