高压微粉磨是一种立式磨粉机,成品粒度可在325-3000目之间任意调节。
高压微粉磨主要由主机,鼓风机,超细度分析机,成品旋风积粉器,布袋除尘器及连接风管管道等组成,根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。
高压微粉磨整个气流系统是密闭循环的,并且是在正负压状态下循环流动的。在磨室内被磨物料中有一定的含水量,研磨时产生热量导致磨室内气体蒸发改变了气流量,同时由于整机各管道结合处密封不严等,外界气体被吸入,使循环气流风量增加,为此通过调整风机和主机之间的余风管来达到气流的平衡,并将多余的气体导入布袋除尘器内,把余气带入的细粉子收集下来,余气被净化后排出。
1、 效率高,适用范围广,粉料质量好;
2、 与其它同类磨机相比,高压微粉磨磨辊对物料的碾压力在高压弹簧的作用下提高800-1200Kg;
3、 能耗低(在产量和细度相同的情况下,系统能耗仅为气流磨的三分之一);
4、 投资小,收益高(在产量和细度相同的情况下,其价格仅为气流磨的八分之一);
5、 进料粒度大,粉磨能力强,出料一次性平均粒径可达到<6.5um的超细粉;
6、 重叠式多极密封研磨装置,密封性能好;
7、 无污染,除尘效果完全达到国家粉尘排放标准。

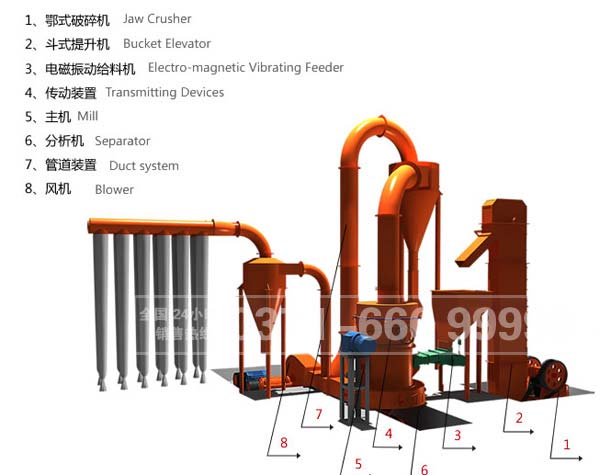

大块物料被破碎后由提升机送入储料仓,再由振动给料机均匀、连续、定量送入高压微粉磨主机磨室,然后被铲刀铲起,送入磨辊和磨环之间被碾压揉搓,风机将风吹入磨室内,吹起粉末到分析机内,进行风选,达不到细度又落回重磨,合格细粉则随气流进入成品旋风集粉器,与空气分离从出料口排出即为成品。
被粉磨物料一般含有一定的水分,研磨时也会产生一定的水汽,以及整个管道由于密封不绝对严密致使一定的外界气体被吸入,使系统循环风量增加,为保证磨机在负压状态下工作,多余的风量进入布袋除尘器净化后排入大气中。
1、与同类磨机相比,高压微粉磨磨辊对物料的碾压力较大,故处理能力较大。
2、在产量和细度相同的情况下,高压微粉磨价格仅为气流磨的八分之一,系统能耗仅为气流磨的三分之一,投资少,收益高。
参数 型号 | 微粉93 | 微粉92 | 微粉87 | 微粉76 | 微粉66 |
进料粒度(mm) | ≤25 | ≤25 | ≤20 | ≤20 | ≤15 |
成品粒度(mm) | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 | 0.125-0.033 | 0.125-0.010 |
不同物料细度班产量(t) | 0.8-12 | 0.6-10 | 0.4-8 | 0.3-6 | 0.2-4 |
中心轴转速(r/min) | 140 | 148 | 160 | 170 | 180 |
磨环直径(mm) | 1006 | 973 | 907.5 | 850 | 725 |
磨辊直径(mm) | 300 | 300 | 270 | 250 | 210 |
磨辊高度(mm) | 160 | 160 | 150 | 150 | 150 |
主机电机(kw) | Y225M-8-30 | Y225M-8-22 | Y225M-8-22 | Y225S-8-18.5 | Y225M-8-15 |
风机电机 | Y180M-2-22 | Y180L-4-22 | Y160L-4-18.5 | Y160L-4-15 | Y160L-4-11 |
分析器电机 | YCT180M-4A-4 | YCT180M-4A-4 | YCT180M-4A-4 | YCT160-4B-3 | YCT160-4B-3 |
