圆盘造粒机

圆盘造粒机

盘转9.1-14.25r/min

生产能力 4-24t/h

圆盘式造粒机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。本机构造简单,调整方便,性能优越。

适用物料:煤粉、水泥、石灰石、页岩、煤矸石、黏土、稀土、碳铵、硫酸铵等。

免费定制配套方案 立即咨询
产品介绍技术优势工作原理技术参数
Product Introduction

产品介绍

圆盘式造粒机为容积式计量的给料设备,它能均匀、连续地将物料喂送到下一道工序,并且能够承受较大的仓压。本机构造简单,调整方便,性能优越。造粒盘盘底采用多条辐射钢板加强,坚固耐用,不易变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。可广泛应用于选金厂,采煤厂与化工,基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。

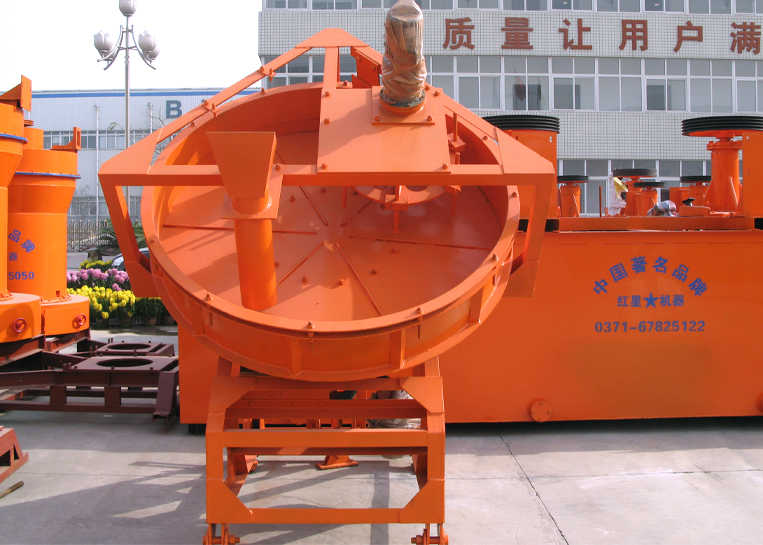

圆盘造粒机的产品介绍
Product Advantages

产品优势

01

造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,减少了投资成本。

02

操作方便、易控制、调节灵活,提高了生产效率。

How It Works

工作原理

0371-67779988

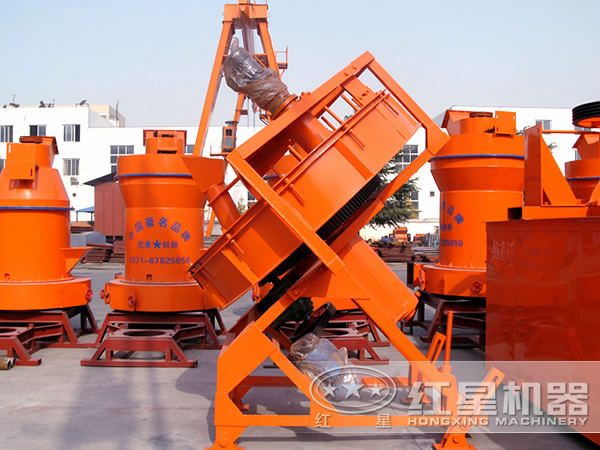

圆盘造粒机工作原理

各种干粉物料从设备顶部加入,经脱气、螺旋预压缩并输送至两只轧辊的弧形槽口,两只轧辊等速、反向旋转,将物料咬入槽内并进行强制压缩,物料通过压缩区后承受的压力逐渐减小,其表面张力和重力使之自然脱出,进入碎粒机和整粒机破碎、修整,再进入振动筛进行筛分,合格品通过输送机被送入成品仓或直接包装。

Technical Parameters

技术参数

产品规格(m) 盘转 (r/min) 生产能力 (t/h) 配用动力 (kw) 盘斜度调整范围 外形尺寸(m) 总重(t)
Φ2.2 14.25 4-8 7.5 35-55 2.8×2.75×2.58 3.2
Φ2.5 11.81 5-10 7.5 35-55 3.2×2.3×3 3.6
Φ2.8 11.21 12-16 7.5 35-55 3.4×2.6×3.1 4.1
Φ3.0 11.3 15-18 11 35-55 3.7×2.7×3.3 4.8
Φ3.2 9.6 15-20 11 35-55 3.9×2.7×3.4 5.6
Φ3.6 9.1 18-24 15 35-55 4.3×3.1×4.0 7.2
