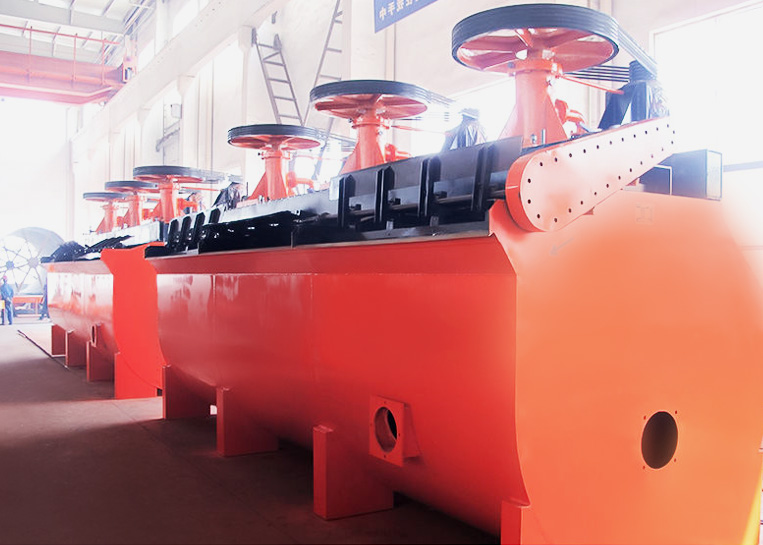

充气搅拌式浮选机

60s人工响应30min内给予技术答复24H免费提供方案

有效容积0.37-8m³

生产能力0.2-8m³/min

【应用范围】:主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。

【产品介绍】:我公司生产的充气搅拌式浮选机采用一种新式叶轮制造,这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。

【适用物料】:铜矿石、褐铁矿、钼矿石、金矿石、磁黄铁矿等。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 充气搅拌式浮选机
  • 充气搅拌式浮选机
  • 充气搅拌式浮选机
  • 充气搅拌式浮选机

我公司生产的充气搅拌式浮选机性能稳定,利用叶轮-定子系统作为搅拌器实现充气和搅拌,在叶轮腔中还装置了多孔圆筒形空气分配器 ,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。对难选和复杂矿石或希望得到高品位精矿时,可保证得到较好的稳定指标,满足用户的各种需求。

1、搅拌力强,可保证密度、粒度较大的矿粒悬浮,并可促进难溶药剂的分散。

2、充气量大,便于调节、液面稳定、分选指标好,对提高产量和调整工艺有利。

工作原理

在搅拌式浮选机时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

产品优势

1.搅拌力强,可保证密度和粒度较大的矿粒悬浮,并可促进难溶药剂的分散,利用率高。

2.投资成本小,收益可观。

3.设备价格合理,经济耐用。

技术参数

型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2

相关案例

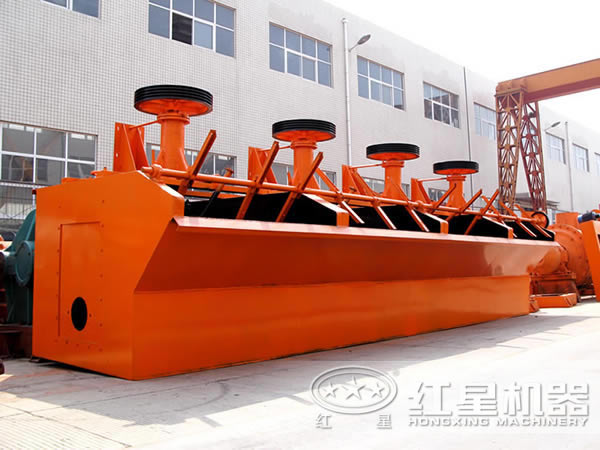

发货现场
