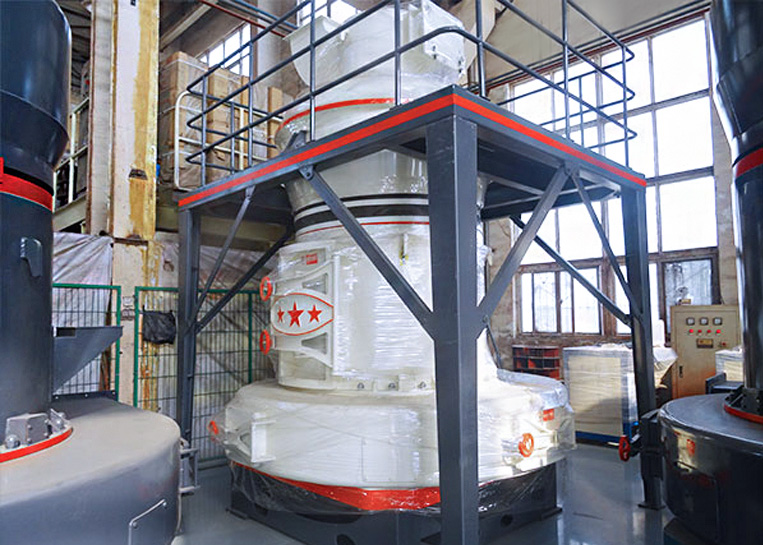

HGM德版节能细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外粉磨技术及理念,潜心开发出的具有技术水平的新型产品。
进料粒度<35mm
生产能力0.8-25t/h
应用范围:石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石等。
HGM德版节能细粉磨是我公司科研所在20多年从事磨粉设备研发经验的基础上,根据多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,吸收国内外粉磨技术及理念,潜心开发出的具有技术水平的新型产品。
HGM德版节能细粉磨适用于加工莫氏硬度9.3级以下,湿度在7%以下的各种非易燃易爆矿产物料的加工,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.18毫米(80目)~0.015毫米(800目)之间任意调整。

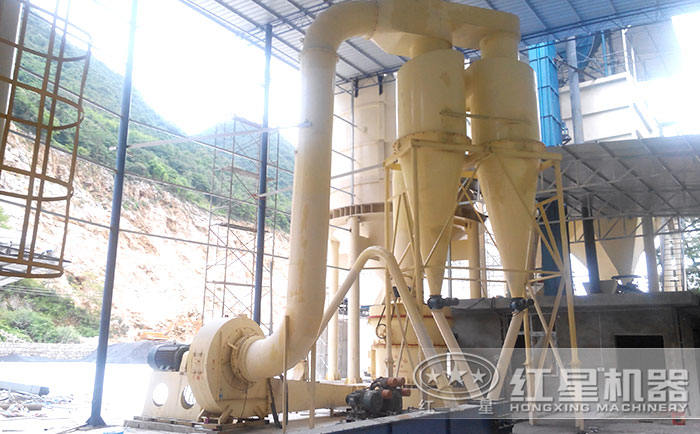

物料经破碎机成小颗粒,由斗式提升机送至储料斗,再由电磁振动给料机喂入主机内进行研磨。主机内悬挂于梅花架上的磨辊装置绕中心轴旋转,磨辊同时绕磨辊轴自转,在离心力的作用下,磨辊向外摆压紧磨环,使铲上之磨料置于其间,因磨辊的滚碾以达到粉碎和研磨作用。磨碎室的粉末被鼓风机的气流吹到主机上方的分析机进行分析,细度过粗者仍落入主机内重磨,细度合乎规格者随风流进入到大旋风收集器,收集后经出料管排出即为成品,净化后的气流 经大旋风收集器上的管道流入鼓风机。风路是循环的,除鼓风机至研磨室为正压外,其余管路内气流均在负压下流动,粉尘不外溢,环保无污染。由于物料所含水份在研磨时受热蒸发为气体,管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加,增加之风量经布袋除尘器净化后排出。
1、高压弹簧加压装置使磨辊碾压力提高,磨机产量提高,适应物料范围更广。
2、磨辊装置采用先进的机械式密封加重叠式多级密封,密封性能好,降低维护成本,延长设备使用寿命。
3、改进型的涡轮分析机,采用高密度叶片,气流阻力减小,选粉细度和产量增加,变频调速的分析机,调控更准确,更节能,细料分选效果更佳。自动化程度高。
4、采用软连接和加橡胶垫等措施可以有效减震,避免了磨腔内的振动对分析机的影响,提高了分析精度。同时降低噪声,改善工人劳动环境。
型号 | HGM88 | HGM95 | HGM 100 | HGM120 | HGM130 | HGM138 | HGM160 | HGM175 | HGM190 |
进料粒度(mm) | <20 | <25 | <25 | <25 | <25 | <25 | <30 | <35 | <40 |
成品粒度(mm) | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.015 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 | 0.25-0.038 |
处理能力(t/h) | 0.4-5 | 0.6-7 | 0.8-10 | 1.2-15 | 1.6-21 | 2-25 | 2.7-28 | 3-35 | 5-40 |
中心轴转速(r.min) | 167 | 150 | 142 | 136 | 105 | 92.5 | 82 | 75 | 74 |
磨环直径(mm) | 908 | 1006 | 1075 | 1280 | 1400 | 1510 | 1770 | 1900 | 2040 |
磨辊数量 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 4 |
主机功率(kw) | 22 | 30 | 45 | 55 | 75 | 90 | 132 | 185 | 280 |
风机功率(kw) | 22 | 30 | 45 | 75 | 90 | 110 | 160 | 200 | 280 |
分析器功率(kw) | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 22/30 | 30/45 | 55 |
