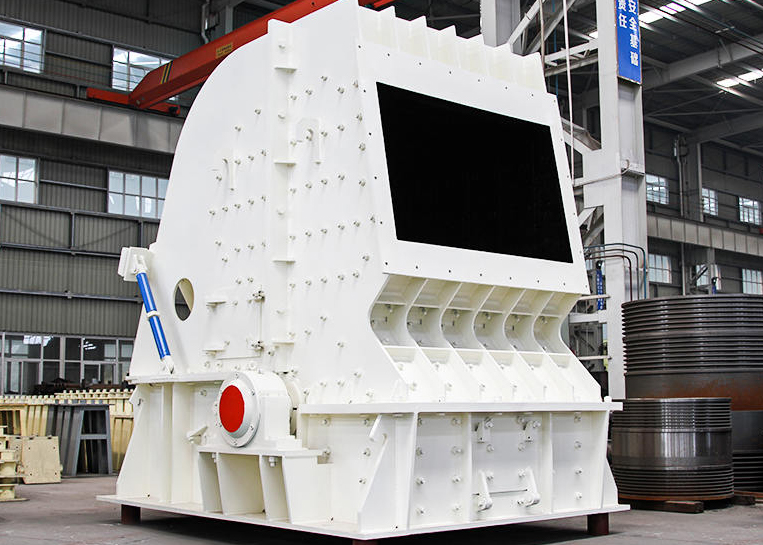

德版反击式破碎机

进料粒度300-700mm

生产能力30-550t/h

德版反击式破碎机是以新颖的设计原理为基础，采用新破碎技术，有效地实现了多碎少磨的新工艺要求。

适用物料：石灰石、石英、白云石、硫化铁矿石、煤等中硬度以下的脆性物料。

免费定制配套方案立即咨询

Product Advantages

产品优势

处理能力强

德版反击式破碎机可以破碎进料粒度不大于500mm、抗压强度不超过350MPa的各种粗、中、细物料（如花岗岩、石灰石、混凝土等），大大拓展了粗碎、细碎作业；而且均整板结构使排料更呈小粒径和立方体形，料形优，无内纹。

配件先进

采用液压助力设计，大大方便调整排矿口。另外，板锤采用较高的耐磨材质，其寿命非常长，而且板锤的磨损仅出现在迎向物料的一面，当转子速度正常时，进料会落到板锤表面，板锤的背面和侧面均不被磨损。

安全性能高

德版反击式破碎机的反击板调整系统同时兼作整机的过载保护装置，当异物或不可破碎物块进入破碎机后，反击板可以自动回退弹起，让异物通过破碎机，防止异物或不可破碎物块对设备产生损害。故障率低，检修周期较长。

操作简便

德版反击式破碎机的转子上仅安装6只板锤，专用工具可方便地进行板锤的更换，更换一套板锤的只需一个班次的时间，操作非常简单便，另外，也实现了一体化机组设备安装形式，更加具有灵活适应性。

How It Works

工作原理

0371-67779988

德版反击式破碎机主要是利用冲击能来达到物料破碎的目的。设备工作时，转子在电动机的带动下高速旋转，此时物料进入板锤作用区，受到板锤的撞击破碎，后又被抛向反击装置上受再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎，此过程重复进行，物料由大到小进入一、二、三反击腔重复进行破碎，直到物料被破碎到所需粒度，由出料口排出。

Technical Parameters

技术参数

型号	转子尺寸（mm）	最大进料粒度（mm）		处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高）(mm)	重量（kg）
型号	转子尺寸（mm）	-150MPa	-350MPa	处理能力（t/h）	电机功率（kw）	外形尺寸（长×宽×高）(mm)	重量（kg）
HD1110	Φ1040×1000	400	200	90~190	4P 90-132	3000×2360×2385	15875
HD1315	Φ1300×1500	700	300	180~280	4P 200-270	3735×3156×3055	29600
HD1520	Φ1500×2000	1000	400	350~500	4P 400-500	4310×3330×3660	42000
HD1625	Φ1650×2500	1300	500	500~670	4P 500-670	5540×4330×4600	66000
