圆锥破碎机

60s人工响应30min内给予技术答复24H免费提供方案

进料粒度65-300mm

生产能力12-1000t/h

【应用范围】:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫等。

【适用物料】:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、建筑垃圾、铁矿、金矿等。

免费热线:0371-666 99999

免费咨询

预约留电 即可获得优惠补贴

  • 圆锥破碎机
  • 圆锥破碎机
  • 圆锥破碎机
  • 圆锥破碎机

圆锥破碎机也叫圆锥式碎石机、圆锥破石机,可以把比较坚硬的各种岩石进行中、细碎加工,破碎比大、效率高、能耗低、成品砂石粒度均匀,通常适用于冶金、建筑、道路、化学等行业中深受用户朋友们喜爱,型号齐全、价格实惠。


圆锥破型号参数介绍

圆锥破碎机简称圆锥破,目前按照结构可分为单缸液压圆锥破,复合式液压圆锥破(又名西蒙斯圆锥破)、全液压圆锥破,多缸液压圆锥破等。其广泛应用于砂石料场、混凝土制砂、干粉砂浆、建筑垃圾、机制砂、电厂脱硫等行业中,用于破碎中等和中等以上硬度(350兆帕以下)的各种矿石和岩石,如方解石、石灰石、花岗岩、河卵石、白云石、青石等。

产品图片

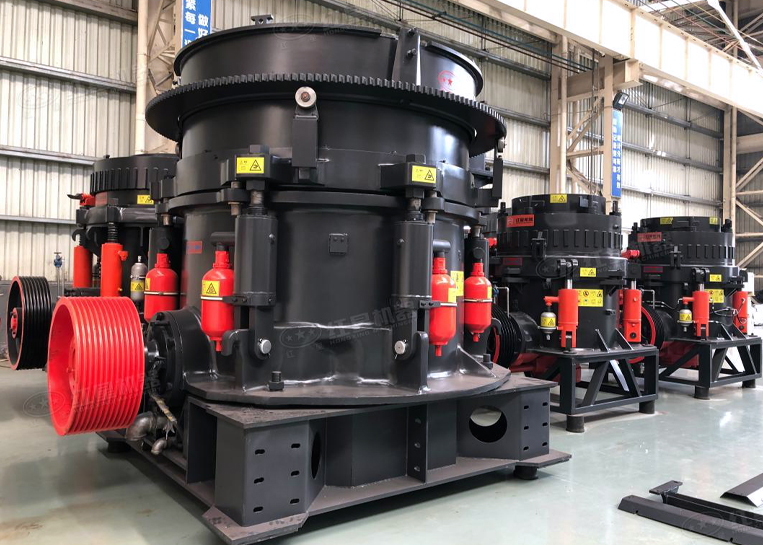

       圆锥破碎机车间图


液压圆锥破碎机

单缸圆锥破碎机

复合式圆锥破碎机

客户参观红星机器圆锥破碎机车间图

圆锥破碎机发货现场

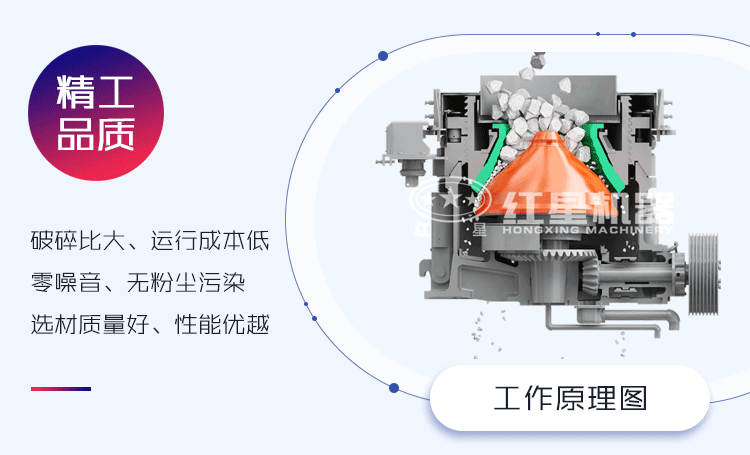

工作原理


工作时,弹簧圆锥破碎机电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

产品优势

    该设备的不仅破碎能力大并且运转非常平稳,大大提高了生产量,是一台性价比特别高的设备。

1.效率高

优化腔型设计,结合合理的速度与冲程,从而使该机型在相同动锥直径的情况下做功,因而具有更高的性能与生产能力。

2.产品粒度好

红星圆锥破碎机采用了层压破碎原理使产品中立方体所占比例提高,针片状石子减少,粒级更均匀。

3.过铁保护

当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后由于弹簧的作用自动复位。

4.分体润滑

独立稀油润滑系统确保该机型轴承润滑的双重保护,并实现整机自动安全保护。

客户现场

圆锥破碎机破碎机客户现场一

圆锥破碎机破碎机客户现场二

圆锥破碎机客户现场三

技术参数

圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
单缸圆锥破碎机

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
多缸液压圆锥破碎机
型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HPM200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HPM300 C1 1100 235 200 26~45 230~445 250 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HPM400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HPM500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HPM800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
复合型圆锥破碎机
规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
