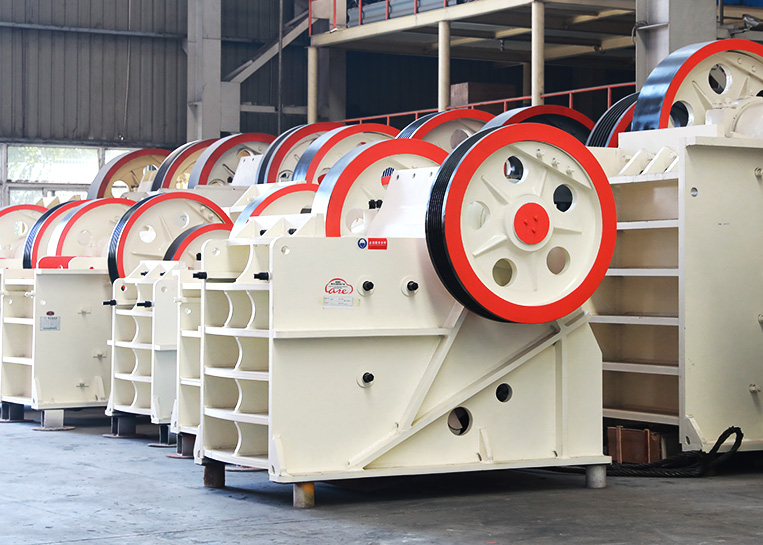

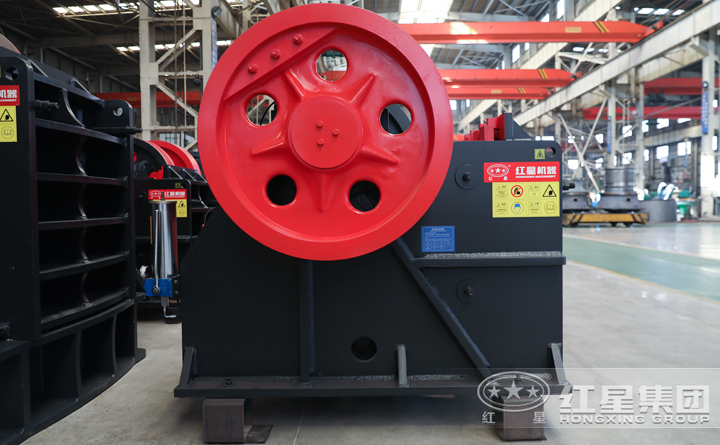

PEY液压颚式破碎机

进料粒度250mm-630mm

出料粒度20mm-150mm

PEY系列液压保护颚式破碎机是一种具有过载保护功能的复摆式破碎机。本机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成，可安全用于物料中掺有较硬异物的破碎作业中。

适用物料：石英石、河卵石、方解石、白云石、花岗岩、玄武岩、铁矿石、石灰石、辉绿岩等。

免费定制配套方案立即咨询

Product Introduction

产品介绍

PEY系列液压保护颚式破碎机是一种具有过载保护功能的复摆式破碎机。本机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成。当颚口咬嚼到不可破碎的物料时，机器负荷会急剧上升，通过液压保护装置自动卸荷，避免了突然增大负荷对机体的冲击。本机可安全用于物料中掺有较硬异物的破碎作业中。

Product Advantages

产品优势

安全可靠

液压保护颚式破碎机有过载保护功能，安全效率高，使用寿命长。

配置先进

红星液压保护颚式破碎机由复摆式颚式破碎主机、液压保护装置及电控柜三大部分组成。

保护可靠

保护可靠，自动排除不可破碎物，有效解决了钢渣破碎中的“卡钢”问题，可实现不停机连续生产。

自动化程度高

自动化程度高、运行安全可靠

How It Works

工作原理

0371-67779988

颚式破碎机工作过程中，当颚口咬嚼到不可破碎的物料时，肘板通过活塞将峰荷传到油液系统中，使油压迅速升高到设定值以上，系统中的压力变送器立即发出讯号，打开油缸通往油箱的通路，油缸后腔卸压，动颚将在自重及弹簧拉拽下张大排料口，吐出不可破碎物，此即"过铁“。排障动作完成后，隔断油缸与油箱的通路，打通油源通往油缸的回路，则动颚在压力油的推动下，恢复到原定的开口尺寸，机器又自动进入破碎作业状态。

Technical Parameters

技术参数

型号	PEY-400x600	PEY-500x750	PEY-600x900	PEY-750x1060	PEY-300x1300
进料口尺寸(mm)	400x600	500x750	600x900	750x1060	300x1300
最大进料粒度（mm）	340	425	500	630	250
出料粒度（mm)	40～90	35～100	75～125	80～150	20～100
偏心轴转速	30	255		250	255
处理能力(t/h)	30～65	50～120	80～200	120～220	40～100
主电机功率(KW)	30	55	75	110	75
液压油缸	工作压力：5-7MPa 油缸内径：Φ250mm 活塞行程：160mm	工作压力：5-8MPa 油缸内径：Φ320mm 活塞行程：200mm		工作压力：11MPa 油缸内径：Φ400mm 活塞行程：320mm	工作压力：5-8MPa 油缸内径：Φ320mm 活塞行程：200mm
外形尺寸（长x宽x高)	3030x1350x1600	3300x1900x2100	3955x3360x2398	4980x2500x3100	4050x3420x1850
机器重量(kg)	9480	16200	23400	37800	18200
